- 产品品牌：
- 万星
- 产品型号：
- J41Y
- 连接形式：
- 法兰
- 材质：
- 合金钢

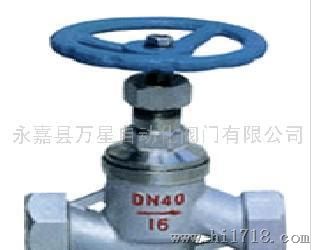

J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀
型号 J41Y/J11Y型 适用范围广泛使用于国防、科研、航天、化工、真空设备、石油、电子、机械、冶金、化肥、造纸、产品别名锻钢截止阀 连接形式法兰材质锻钢 公称通径 10-50（mm） 适用介质水、蒸气、油品等 压力环境 32（Mpa） 工作温度 425（℃）
J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀的详细资料： 锻钢截止阀有三种盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀标准材质明细表
序号零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 阀瓣 A276 420 A276 F22 A276 304(L) A276 F316(L) 3 阀杆 A182 F6a A182 A182 F304(L) A182 F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105N A182 F22 A182/F304(L) A182/F316(L) 6 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圆柱销 A276 420 A 填料压套 A276 410 A182 F304(L) A182 F316(L) 9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料压板 A105 F182 F304 11 螺母 A194 2H A194 4 A194 8 A194 8M 12 阀杆螺母 A 螺母 A194 2H A194 4 A194 8 A194 8M 14 铭牌 SS 15 手轮 A197 16 填料柔性石墨 PTFE 适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等 适用温度 -29°C～425°C -29°C～550°C -29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀连接尺寸（mm)和重量（Kg）
NPS 缩径 3/8 1/2 3/4 1 1 1 /4 1 1 /2 2 / 全径 / 3 /8 1 /2 3 /4 1 1 1 /4 1 1 /2 2 L 79 79 92 H（开） W 重量螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
锻钢截止阀有三种盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀标准材质明细表
序号零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 阀瓣 A276 420 A276 F22 A276 304(L) A276 F316(L) 3 阀杆 A182 F6a A182 A182 F304(L) A182 F316(L) 4 垫片 316夹柔性石墨 316夹PTFE 5 阀盖 A105N A182 F22 A182/F304(L) A182/F316(L) 6 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 圆柱销 A276 420 A 填料压套 A276 410 A182 F304(L) A182 F316(L) 9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 10 填料压板 A105 F182 F304 11 螺母 A194 2H A194 4 A194 8 A194 8M 12 阀杆螺母 A 螺母 A194 2H A194 4 A194 8 A194 8M 14 铭牌 SS 15 手轮 A197 16 填料柔性石墨 PTFE 适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等 适用温度 -29°C～425°C -29°C～550°C -29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
连接尺寸（mm)和重量（Kg）
NPS 缩径 3/8 1/2 3/4 1 1 1 /4 1 1 /2 2 / 全径 / 3 /8 1 /2 3 /4 1 1 1 /4 1 1 /2 2 L 79 79 92 H（开） W 重量螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
J41Y型锻钢截止阀，浙江J11Y型锻钢截止阀
报价说明：
1.本产品按相关标准生产、质量三包，质保期一年.
2.以上报价均含有14%的增值税，但不包含物流运费.
3.由于市场原材料价格波动或供需变化，个别产品价格会有所变动，请以我们销售人员的报价为准，对此带来的不便，请您谅解。 感谢您访问我们网站，如有任何疑问.请来电垂询！我们一定会尽心尽力为您提供优质的服务！
