变电站爆型感烟探测器是一种可连续探测烟气浓度或者有毒气体浓度的本质型设备。爆感烟探测器采用微处理器作为控制单元，高传感器作为检测探测器，灵敏度高，响应速度快。当环境中检测到物质燃烧产生的烟雾的浓度或过预置报警值时，控制器立即发出声光报警，以提醒我们及时采取措施，并启动执行器来控制驱动排风或其它外设设备，中毒事故、、及火灾发生，从而保障生命、财产的。变电站爆型感烟探测器经过部消产品合格评定中心的消产品型式证书,技术监督部门颁发的计量器具生产许可证,保险公司单位.爆合格证。
变电站爆型感烟探测器是由发射器和接收器两部分组成的，其工作原理是：在正常情况下红外光束探测器的发射器发送一个不可见的、渡长940mm脉冲红外光束，它经过保护空间不受阻挡地射到接收器的光敏元件上。当发生火灾时，由于受保护空间的烟雾气溶胶扩散到红外光束内，使到达接收器的红外光束衰减（这里灰色烟和黑色烟的衰减作用效果几乎相同），接收器接收的红外光束辐射通量减弱。当辐射通量减弱到预定的感烟动作阐值（响应阈值）（例如，有的厂家设定在光束减弱过40％（且小于93％）时，如果保持衰减5s时间，探测器立即动作，发出火灾报警信号。
变电站爆型感烟探测器性能参数
1.爆标志：Exd（ib）Ⅱ6
2.工作电压：DC15V～DC28V
3.电流：≤12mA
4.电流：≤22mA
5.探测器的状态指示：
6.调试状态：绿色和黄色指示灯以特定的方式常亮或闪亮
7.正常状态：红色指示灯周期性闪烁
8.火警状态: 红色指示灯常亮，黄色指示灯熄灭
9.故障状态：黄色指示灯常亮黄色指示灯，20S后探测器再报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯
10.光路被遮挡：探测器先报故障并常亮
11.保护面积：保护面积14×100=1400㎡，宽度14m
12.探测距离：3~100（m）
13.使用环境：温度：－20℃～＋50℃
14.相对湿度：≤95％ 不结露
15.大气压力：80kPa～110kPa
16.进线口径：2-M22×1.5 （进线口径的数量及大小可以根据用户的需求设计生产）
17.外形尺寸：197×195×116（mm）；
18.颜色：红色；
19.重量：发射器2.5kg；接收器2.6kg

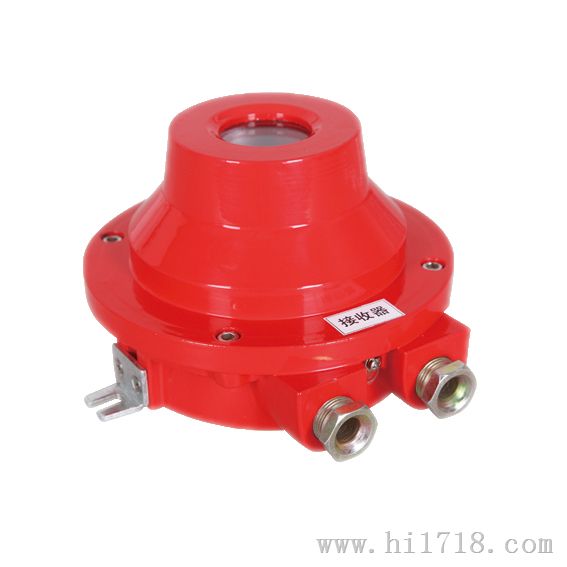

接收器上各种功能说明：
1、 V1为黄灯，表示接收器CS6点与G点的电压在0.5V～1.5V点亮。
2、 V2为黄灯，表示接收器CS6点与G点的电压在1.5V～3V中点亮。
3、 V3为绿灯，表示接收器CS6点与G点的电压在3V～4.5V中点亮。
4、 V4为绿灯，表示接收器CS6点与G点的电压在4.5V～6V中点亮。
5、 V5为绿灯，表示接收器CS6点与G点的电压在6V～7V中点亮。
6、 V6为红灯，表示接收器CS6点与G点的电压在大于7V中点亮。
以上V1～V6表示接收器的信号由弱至强，黄灯表示接收器的信号弱；绿灯表示接收器在正常工作区：V5绿灯表示接收器工作在状态；V6红灯表示接收器的信号很强，不能在这个状态下工作。
7、 V7表示火警指示。
8、 V8表示环境光线指示，一般初调试时V8不能点亮。
9、 K1为短路连接，连接时表示干扰。
10、 K2为短路连接，控制V8的点亮。
11、 CS6为接收器的信号测试点。
12、 G为负线。
13、 XD为虚地。
14、 P 为24V正。
15、 G为24V负。
16、 S、S1为一组继电器信号输出（火警）常开触点。
17、 S2、S3为一组继电器信号输出（故障）常闭触点。
18、 电阻R为二总线输入模块的断线监控电阻。
变电站爆型感烟探测器安装要求:
1、当探测区域的高度不大于20米时，光束轴线至顶棚的垂直距离宜为0.3-1米，当大于20米时，光束轴线距探测区域的地（楼）面高度不宜过20米。
2、发射器和接收器之间的探测区域长度不宜过100米。
3、相邻两组探测器光束轴线的水平距离不应大于14米，探测器光束轴线至侧墙水平距离不应大于7米，且不应小于0.5米。
4、发射器和接收器之间的光路上应无遮挡物或干扰源。
5、发射器和接收器应安装牢固，并不应产生位移。
变电站爆型感烟探测器现场调试：
（1）、检查发射接收器底座是否垂直安装牢固，无松动现象，否则，因底座松动易产生误报火警。
（2）、打开接收器外壳，检查环境光线指示V8，如灯亮，则不能调试，一般有二种情况：
a.室内有灯光且很强，须关灯进行调试；
b.室内有太阳光射进来，且须在没有太阳光的情况下调试
（一般是早晨，傍晚或阴雨天气下进行）。
（3）、在V8不亮的条件下，调整接收器螺母，其中旋转发射器的调整螺母，使V5指示灯亮（红灯旁），这时探测器处于工作状态。
（4）、拨码开关SW的设备：
a.对射距离在20米内，SW1为“ON”,SW2为“OFF”。
b.对射距离在20米～60米，SW1为“OFF”,SW2为“ON”状态。
c.对射距离在60米～100米，SW1为“ON”SW2为“ON”状态。
光束对灵敏度的对射距离在有的关系，调试人员根据环境位置而进行设置SW，如果环境恶劣可将SW1、SW2都拨在“ON”位置。
（5）、当用短路导线代替两位拨码开关时，原拨码开关的“ON”位置表示导线连接；“OFF”位置表示导线断开。
变电站爆型感烟探测器火警检测：
当探测器调试正常后（绿色指示灯V5或V4亮）用手或遮挡物使黄灯V1亮或黄灯V1和V2都闪亮，使其保持十秒钟，这时能报出火警信号，大红灯V7点亮。
1.调试中常见故障及原因：
探测器通电后，有故障报警，原因是：
（1）、探测器上电源未接通或接触不良，断线；
（2）、发射器与接收器没对准，需旋转调整螺母，使V5指示灯亮；
（3）、调试过程中，有时红色确认灯亮，报火警，勿需复位，继续调试，直至使V5指示灯亮。
