MC030系列YR大视场光电自准直仪
MC030系列（YR）

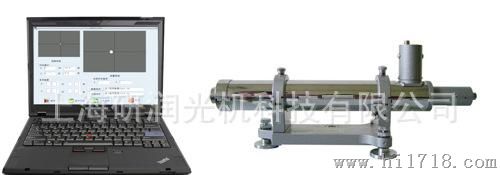

一、YR大视场光电自准直仪产品简介:
YR大视场光电自准直仪数字式大视场精测自准直仪是根据用户的要求专向研制、以满足其科研、生产的特殊需求,主要用于光电设备的装校与检测。仪器采用两套CCD图象采集处理系统，分别实现大视场快速找像和小视场精密测量。测量过程开始后、被检物返回的自准像可以很方便的快速捕捉，避免了以前常规仪器找像过程的繁杂与不便；当自准像基本进入快速找像CCD的视场中心后、精密测量CCD可以将被检物反射回的自准像和当时状态的两维误差数据在计算机屏幕上（或经过外接投影仪）予以直观显示，避免了人眼读数时所带来的读数误差，提高了检测、降低了检测人员的工作强度。
二、YR大视场光电自准直仪主要技术指标：
1、有效光学孔径：Φ45mm
2、大视场快速找像系统：找像视场范围： ≥1.0°，主镜焦距： 135mm
3、CCD主要参数：像元尺寸：8.6×8.3μm，有效像元：752×582
4、精密测量系统：精测视场范围： X方向：≥8′；Y方向：≥6′
5、系统组合焦距：1000mm
6、示值误差：1′范围内：≤0.7″ 8′范围内：≤1.5″
7、光源规格：冷光源（二极管）
8、图象采集方式：模拟式或数字式输入
9、图象采集速率：台式机：25桢/s；笔记本：15桢/s
三、YR大视场光电自准直仪系统软件说明
3.1软件运行界面
