G型(标准型)影像仪系列 | |||||
| 产品用途 | |||||
| 该仪器适用于以二坐标测量为目的的应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。 | |||||
| 产品特点 | |||||
| 仪器具体多种数剧处理、显示、输入、输出功能，是工件摆正功能实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统. | |||||
| 技术规格参数 | |||||
| 仪器型号 | VMS-4030G | ||||
| 工作台 | 金属台尺寸(mm) | 606*466 | |||
| 玻璃台尺寸(mm) | 450*350 | ||||
| 运动行程序(mm) | 400*300 | ||||
| 仪器重量(kg) | 240 | ||||
| 外形尺寸(长*宽*高)(mm) | 970*670*940 | ||||
| Z轴升降行程(mm) | 150(订购达400) | ||||
| X、Y、Z数显分辨力 | 0.5μm | ||||
| X、Y坐标示值误差 | (3+L/75) μm (L为被测长度，单位：mm) | ||||
| 影 像 系 统 | 摄像机 | 彩色1/3〞CCD摄像机 | |||
| 视频总倍率 | 33X--195X | ||||
| 变倍物镜倍率 | 0.7X--4.5X | ||||
| 物方视场 | 8.1mm--1.3mm (物方视场为对角线的长度) | ||||
| 表面光源与光源均用LED，亮度可调 | |||||
| 电 源 | AC100---240V 50/60Hz | ||||
| 功 率 | 50 W(不包含电脑) | ||||
| 测 量 与 瞄 准 系 统 | VMS-F/Ⅰ(选)基本型 | 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购) | |||
| VMS-F/Ⅲ(选) 标准型 | M2D软件/U-302/客户自备电脑 | ||||
| VMS-F/Ⅳ(选)增强型 | M3D-软件/标准球/U-303/RENISHAE简易测头/电脑/17"显示器(选配) | ||||
| 仪器配件 | |||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
| 0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 |
| 1X(标配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 |
| 2X(选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 |
| 建议放置台: 载重需要 ≥350kg 尺寸(长X宽X高)1000*600*500(mm) |
G型(标准型)影像仪系列 | |||||
| 产品用途 | |||||
| 该仪器适用于以二坐标测量为目的的应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。 | |||||
| 产品特点 | |||||
| 仪器具体多种数剧处理、显示、输入、输出功能，是工件摆正功能实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统. | |||||
| 技术规格参数 | |||||

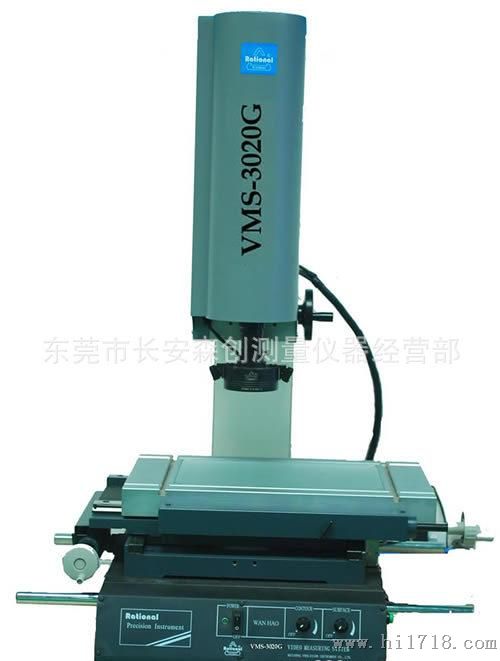

| 仪器型号 | VMS-3020G | ||||
| 工作台 | 金属台尺寸(mm) | 500*330 | |||
| 玻璃台尺寸(mm) | 350*250 | ||||
| 运动行程序(mm) | 300*200 | ||||
| 仪器重量(kg) | 140 | ||||
| 外形尺寸(长*宽*高)(mm) | 760*600*900 | ||||
| Z轴升降行程(mm) | 150(订购达400) | ||||
| X、Y、Z数显分辨力 | 0.5μm | ||||
| X、Y坐标示值误差 | (3+L/75) μm (L为被测长度，单位：mm) | ||||
| 影 像 系 统 | 摄像机 | 彩色1/3〞CCD摄像机 | |||
| 视频总倍率 | 33X--195X | ||||
| 变倍物镜倍率 | 0.7X--4.5X | ||||
| 物方视场 | 8.1mm--1.3mm (物方视场为对角线的长度) | ||||
| 表面光源与光源均用LED，亮度可调 | |||||
| 电 源 | AC100---240V 50/60Hz | ||||
| 功 率 | 50 W(不包含电脑) | ||||
| 测 量 与 瞄 准 系 统 | VMS-F/Ⅰ(选)基本型 | 十字线产生器/DC3000/DC200(二选一)/微型打印机(选购) | |||
| VMS-F/Ⅲ(选)标准型 | M2D软件/U-302/客户自备电脑 | ||||
| VMS-F/Ⅳ(选)增强型 | M3D-软件/标准球/U-303/RENISHAE简易测头/电脑/17" 显示器(选配) | ||||
| 仪器配件 | |||||
| 仪器配件 | 1X镜筒(标配) | 0.5X镜筒(选配) | 工作距离 | ||
| 变倍镜头 | 0.7X~4.5X | 0.7X~4.5X | mm | ||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
| 0.5X(选配) | 16.5X--97.5X | 16.2--2.6 | 8.3X--48.5X | 32.4--5.2 | 189 |
| 1X (标配) | 33X--195X | 8.1--1.3 | 16.5X--97.5X | 16.2--2.6 | 108 |
| 2X (选配) | 66X--390X | 4--0.7 | 33X--195X | 8.1--1.3 | 38 |
| 建议放置台: 载重需要 ≥350kg 尺寸(长X宽X高)1000*600*500(mm) |
