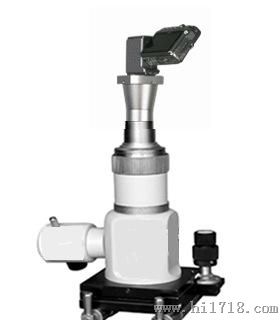

产品型号：现场便携式金相显微镜BX-500
产品描述：
一、用途：便携式金相显微镜是适用于现场多种大型工件的金相检查，失效分析的显微镜,它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性.显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业。便携式金相显微镜还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点：
★配套齐全，集现场样本制备、显微观察及显微数码照相于一体，使用简便、快速。可进行机械、电解、化学等方法的样本制备。
★显微镜采用大视场目镜和平场消色差物镜，亮度可调，有微调机构，焦点稳定，成象清晰。有聚光镜卤素灯光源，视场均匀平坦。
★显微镜底座配有可通断磁的高磁性二线型底脚，能稳固吸附在工件上，可适应各种直径管道及平面，视场可在X-Y平面调节。
★配有连接金相显微镜的显微摄影镜头、照相机，可直接在现场照相。
三、技术参数
1、 目镜
类 型 | 放大倍数 | 视场(mm) |
目镜 | 10X | ф20 |
12.5 | ф16 |
2、物镜
类 型 | 放大倍数 | 数值孔径NA | 工作距离（mm） |
平场消色差物镜 | 10X | 0.25 | 8.9 |
20X | 0.45 | 7.8 | |
40X | 0.60 | 3.2 |
3.光学总放大倍数：100×-500×
4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
5.电磁底座：吸力25N/cm2,并配有磁力开关.
6.照明电源：非球面聚光镜，6V/15W卤素灯,亮度可调,交流220V（50Hz）.
充电电池:6V 20W充电,可连续工作2小时(选购)
7.包装箱：475×280×160mm(铝合金)，仪器重量：0.9公斤
三、仪器扩展配置
BX-500 仪器主机（包括：物镜，目镜，电源，便携式抛光机）
BX-500C：1.高像素数码相机 2.数码相机接口
BX-500D：1.摄像头 2.图象采集器 3.视频接口
四、选购件
1.目镜WF15×，20× 物镜60× 80X 2.电解抛光机 3.测微目镜10×
4.软轴磨光机 5.复膜纸：厚度：0.034mm 6.金相分析软件TX-3000JX
7.充电池
