一、产品简介

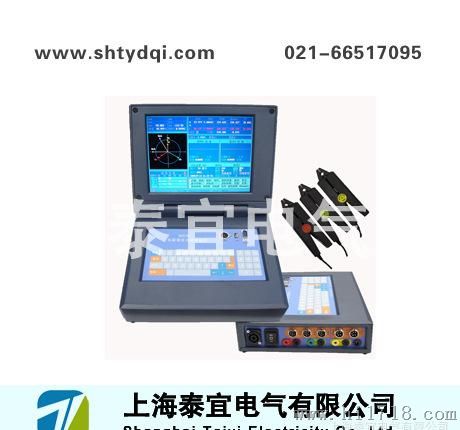

TY232系列多功能三相电能表现场校验仪，采用双内核控制技术*，应用的128位数字处理器。具有同步工频电力参数测量功能（如：电压、电流值；有功、无功功率；功率因数；工频频率等），可校验各种有功、无功电能表；自动判别电表接线状态并提示接线错误；适配5A至2000A多种规格的电流钳后，可对电能计量柜的综合误差、电流互感器变比、电能质量（谐波）进行测量。
二、主要功能
1、采用10.4寸工业级TFT彩色液晶显示屏，一屏显示检检测参数，功能全信息量大。
2、主副表校验：同时测量有功、无功或两个电能表的误差及电能累积功能。
3、接线功能：在不接入电压、电流信号时可模拟现场的各种接线，得出相应的接线结果。
4、电参数测量：电压/电流/有功功率/无功功率/相位/频率/功率因数等参数，并显示动态六角向量图。
5、可测量电压质量，三相三线、三相四线电流不平衡。
6、自动接线判别，测量各种接线方式，显示查线结果，计算更正系数进行电量追补。
7、5A钳误差自检，测量钳表的误差，可了解钳表的闭合情况。
8、能显示相量图、波形曲线，能判断接线的正确性。
9、实时测量A、B、C三相电压、电流的波形及2-21次谐波柱状图，及时了解的供电质量。
10、在高供高计时，空载也可识别接线，小2mA启动电流。
11、仪器内无可调电阻，误差采用软件修正。
12、中文输入中文输入，支持拼音、五笔、五笔划等汉字输入法，输入键盘采用电脑键盘排列方式排列，并可支持直接电脑键盘操作。
13、电能累积功能，可以校验没有电能脉冲输出的电能表，或做为测试指标。
14、PT、二次负荷在线测试。
15、配备500A以上大钳表，直接测量低压电流互感器的变比和低压计量装置综合误差。
16、可下装5000个用户的数据，现场需要输入的参数和下装的数据均可由用户自由定义。
17、具有U接口，连接优盘，形成型空间，方便数据拷贝。
18、支持条形码扫描，自动录入电能表编码（选配功能）。
19、红外读取头，自动读取多功能电能表数据（选配功能）。
20、可选配无线稽查功能及二次压降测试功能。
三、技术指标
1、测量范围及误差：
电压：30-480V 分辨率0.001A ≤&plun;0.05 %
电流：端子接入0.1~5A 分辨率0.0001A ≤&plun;0.05%
钳表接入5A (过载120%) ≤&plun;0.2 %
相位：0°~360 分辨率0.01° ≤&plun;0.5°
频率：45Hz~55Hz 分辨率0.01 Hz ≤&plun;0.01 Hz
2、谐波测量：2-21次
3、有功电能、功率：端子接入≤&plun;0.1 % 钳表接入5A ≤&plun;0.2 %
无功电能、功率：端子接入≤&plun;0.2% 钳表接入5A ≤&plun;0.5 %
4、脉冲输出特性：低频脉冲：3600脉/kwh；高颇脉冲：3.6X107 /脉冲/kwh
5、数据存储量：5000户数据组
6、使用和存储环境：
使用温度：-18℃-45℃； 存储温度：-45℃--65℃
使用湿度：≤&plun;85%RH 存储湿度：10-90%PH
供电电源：PT借电AC 80-480V 功耗≤7.5VA
插座供电 AC220V市电
体积： (长)330mm×280mm(宽)×75mm(高) 重量3千克
产品信息来源：上海泰宜电气有限公司 网址：https://www.shtydqi.com
