卫生型GY-6906雷达料位计、雷达料位计杭州
一、 产品概述
传感器是26G高频雷达式物位测量仪表，测量距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。
1.1 工作原理
雷达物位计的天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是的）。
A 量程设定
B 低位调整
C 高位调整
D 盲区范围
测量的基准面是：螺纹底面或法兰的密封面.
注：使用雷达物位计时，料位不能进入测量盲区（图中D所示区域），如果进入盲区，测量数据和输出数据都是错误的。
1.2 26G雷达物位计特点：
1.天线尺寸小，便于安装；
2.非接触雷达，无磨损，无污染。
3.几乎不受腐蚀、泡沫影响；
4.几乎不受大气中水蒸气、温度和压力变化影响。
5.严重粉尘环境对高频物位计工作影响不大。
6.波长更短，对在倾斜的固体表面有更好的反射。
7.波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
8.测量盲区更小，对于小罐测量也会取得良好的效果。
9.高信噪比，即使在波动的情况下也能获得更优的性能。
10.高频率，是测量固体和低介电常数介质的选择。
二、技术参数
| 型号 | GY-6906 | 量程 | 20米 |
±3mm | 护等级 | IP67 | |
| 爆等级 | Exib Ⅱ6 Gb | 输出信号 | 4...20mA/HART（两线/四线），可选 RS485/Mod bus |
| 频率范围 | 26GHz | 过程压力 |
-0.1～0.1MPa |
| 介质温度 | -40～150℃ | 应用 |
卫生型液体存储容器、强腐蚀性容器 |
三、安装要求
3.1.0安装指导
对于平底罐来说，理想安装位置为：罐子直径的1/4处或1/6处。
注：距离罐壁小距离＞罐高的1/10。
左图中①基准面；②容器或对称轴
对于锥形罐来说，如果顶部是个平面，
可装在罐顶正中间，可测量到锥形底部。
如果是固体的料仓，有料堆时天线要垂
直对准料面。若料面不平，堆角大须使用
万向法兰来调整喇叭角度使喇叭尽量对准料面 。
注：由于倾斜的固体表面会造成回波衰减很大，甚至会丢失信号的情况。
雷达不能安装在入料口的上方。
同时注意：室外安装时应采取遮阳、雨措施。
左图中①是正确的安装方式；②是错误的安装方式。

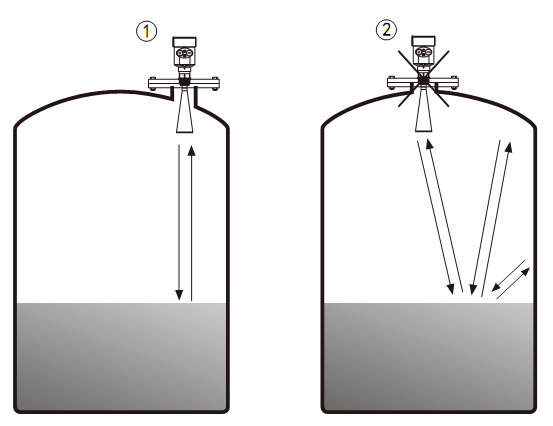

雷达不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号还大，因为通过顶部可集中多个回波，从而造成雷达把多次回波当做真正的被测介质的回波。所以不能安装在中心位置。
①正确 ②错误

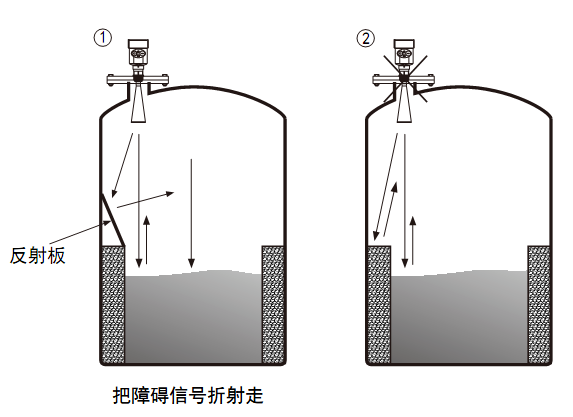

当罐中有障碍物影响测量时，要加装反射板才能正常测量。
①正确 ②错误

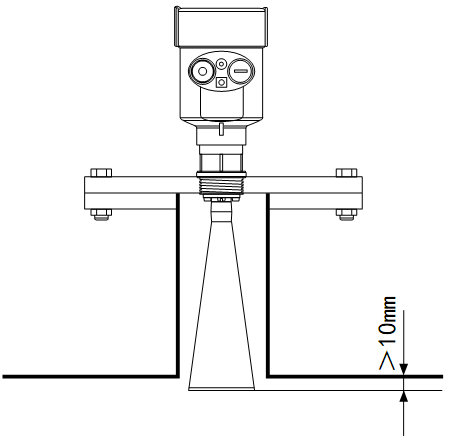

接管高度要求： 须天线伸入到罐里至少10mm的距离。
四、供电电压
4.1.1（4～20） mA/HART（两线制）供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
4.1.2（4～20） mA/HART（四线制） 供电电源和电流信号分开，各自分别使用一根电缆线。具体供电电压范围参见技术数据。
4.1.3RS485/Modbus 供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线，具体供电电压范围参见技术数据。
4.2.0指导
请遵守当地电气安装规程的要求！
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作须由经过培训的人员完成。请检查仪表的铭牌产品规格合您的要求。请供电电压与仪表铭牌上的要求一致。
4.3.0护等级
本仪表满足护等级IP66/67的要求，请电缆密封头的水性。如下图：
如何安装满足IP67的要求：
请密封头未受损。
请电缆未受损。
请所使用的电缆合电气连接规范的要求。

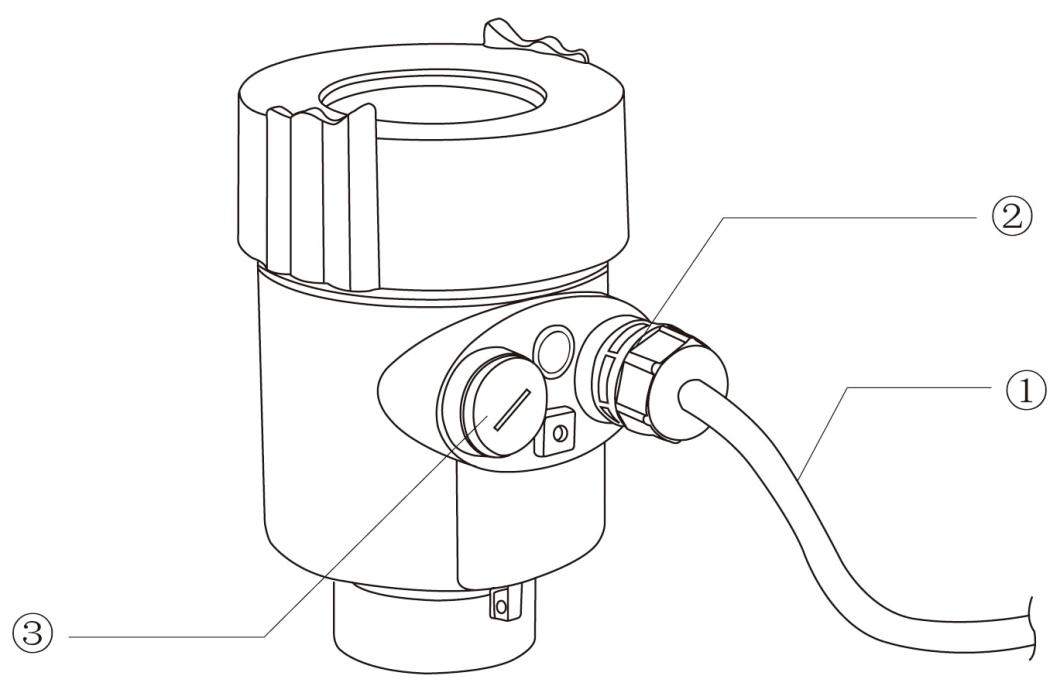

接线要求如下
要求一、在进入电气接口前，将电缆向下弯曲，以水不会流入壳体，请参考图片中的①。
要求二、请拧紧电缆密封头，请参考图片中的②。
要求三、请将未使用的电气接口用盲堵堵紧，请参考图片中的③
五、 仪表调试
5.1.0三种调试方法：
显示/按键，机调试，HART手持编程器。
5.1.1 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示/按键
①液晶显示
②按键
