气体涡轮流量计

SSR-LWQ气体涡轮流量计概述：

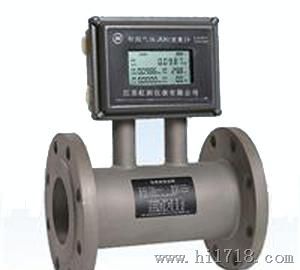

SSR-LWQ型气体涡轮流量计是吸取了国内外流量仪表技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高、高性的气体精密计量仪表，具有出色的低压和高压计量性能。

多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为爆产品，爆等级为：ExdIIBT6。

产品特点：

·优质合金涡轮，具有更高的稳流和耐腐蚀作用
·优质轴承，使用寿命长
·计量室与通气室隔，了仪表的性

·流量范围宽（Qmax/Qmin≥20:1)，重复性好，高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h

·仪表具有爆及护功能，爆标志为ExdⅡBT6、ExiaⅡ6， 护等级为IP65
仪表分类：

按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：
?    气体涡轮流量传感器/变送器
?    智能一体化气体涡轮流量计
?    智能温压补偿一体化气体涡轮流量计

功能说明：

气体涡轮流量传感器/变送器说明：

    该类涡轮流量计本身不具备现场显示功能将流量信号远传输出。流量信号可分为脉冲

信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，适用于与二次显示

仪PLC、DCS等计算机控制系统配合使用。

智能一体化气体涡轮流量计说明：

   智能一体化气体涡轮流量计，采用双排液晶显示，具有结构紧凑、读数直观清晰、不受

外界电源干扰、雷击、成本低等明显优点。

智能温压补偿一体化气体涡轮流量计说明：

LWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来

技术差数：

仪表口径（mm）及连接方式：25、40、50、65、80、100、125、150、200、250、300采用

法兰连接。25、40可采用螺纹连接

等级：&plun;1.5%R、&plun;1%R、&plun;0.75%R（需）

量程比：1:10:1:20:1:30

仪表材质：表体：304不锈钢；叶轮：腐ABS或优质铝金；显示器：铸铝

被测介质温度（℃）：-30℃～+80℃

环境条件：温度：-20℃～+60℃，相对湿度5%～90%，大气压力86～106KPa

输出信号：传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V。变送器：两线制～20mADC电流信号

供电电源：传感器：+12VDC、+24VDC（可选）变送器：+24VDC现场显示型：仪表自带3V锂电池

信号传输线：STVPV3×0.3（三线制），2×0.3（二线制）

传输距离：≤1000m

信号线接口：内螺纹M20×1.5

爆等级：ExdIIBT6

护等级：IP65

测量范围及工作压力

选型说明
     用户在选型时，应根据管道公称压力、介质压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
     为使流量计的使用性能，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
     流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明。
