- 企业类型：贸易商
- 新旧程度：全新
- 原产地：德国
- 行程：100MM
- 活塞直径：25 mm

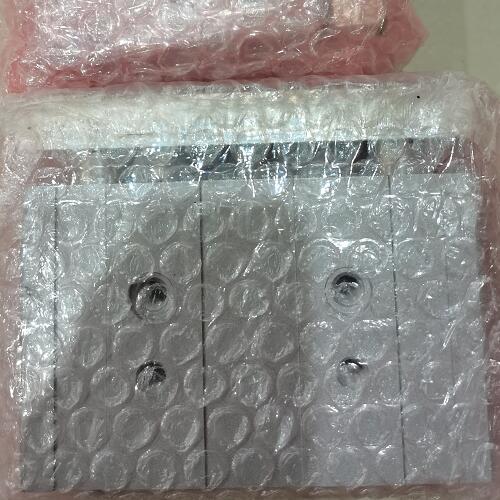

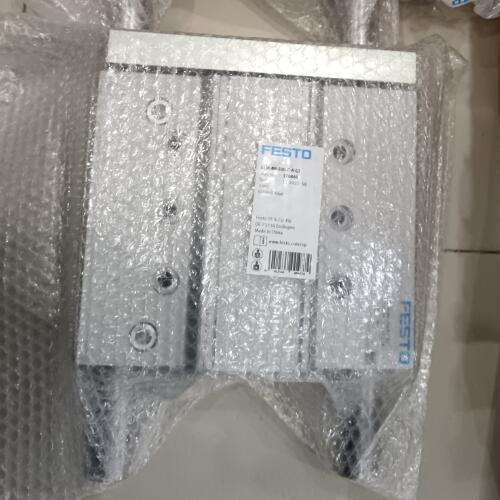

销售FESTO导向气缸DFM-25-100-P-A-GF
通用技术数据
活塞直径 32 40 50
气动连接M5 M5 M5 GX GX GX G? G?戈瑞戈瑞
工作介质过滤压缩空气，润滑或未润滑
工作压力[bar ] 2 ... 10 1.5 ... 10 ... 10 0.5 ... 10
设计活塞
活塞杆
导杆与枷锁
缓冲弹性缓冲环/板两端
对于接近感应位置传感
安装方式通过通孔
通过内螺纹
装配位置任何
保护对扭转/导向导杆支架/滑动轴承或滚珠轴承指南
-H-注意：该产品符合标准ISO 1179-1和ISO 228-1标准。
环境条件
变体滑动轴承导轨GF循环滚珠轴承导轨KF
环境温度1） [ ° C ] -20 ... +80 -5 ... +60
耐腐蚀等级CRC2 ）2 -
1）注意接近传感器的工作范围
2）耐腐蚀等级1，符合Festo 940 070标准
元件必须具备耐腐蚀能力。运输和贮存防护。部件没有主要装饰面的要求，如内部区域不可见或后面覆盖
耐腐蚀等级2，符合Festo标准940 070
元件必须具备一定的耐腐蚀能力。外部可见的部分主要是表面装饰与工业环境或媒体，如冷却剂直接接触的要求
或润滑剂
销售FESTO导向气缸DFM-25-100-P-A-GF
导向杆气缸 DFM 具有导向和极大的扭矩和侧向力吸收以及坚固紧凑的结构，值得信赖。
它适用于夹紧、提升和阻挡应用。
驱动器和导轨位于一个壳体中
扭矩和剪切载荷高
滑动导轨或循环滚珠轴承导轨
多种固定和安装方式
派生型种类繁多，满足个性化应用
? 带滑动轴承导轨:得益于大直径导向杆和四个滑动轴承套，刚性高
? 带循环滚珠轴承导轨:用于需要扭矩负载的应用
负载重心到联接板的距离 xs 50 mm
行程 100 mm
活塞直径 25 mm
工作模式 双作用
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
洁净室等级 7 级，符合 ISO 14644-1
环境温度 -20 °C ... 80 °C
端位的冲击能量 0.3 J
工作模式，驱动单元 联接板
缓冲 两端带弹性缓冲环/垫
