- 品牌/商标：Visource
- 企业类型：制造商
- 原产地：中国
- 广东：深圳
VISOURCE位移传感器 >> 直线位移传感器 >> KPM微型铰接系列
附：安装尺寸图

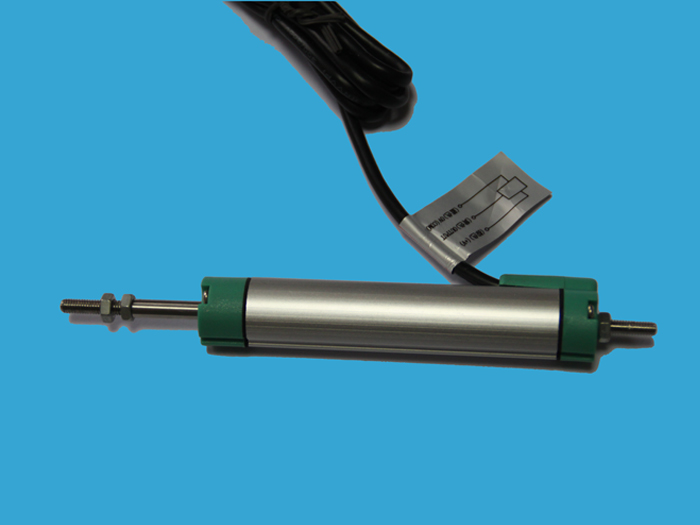

 | 产品名称：KPM微型铰接系列 产品特点： l 体积小巧 l 线性优异 l 分辨率高于0.01mm l 高运行速度 l 可在各种恶劣环境下使用(潮湿、油污、灰尘) l 防护等级IP67 l 球眼接头,可大角度(±12.50)自由运动 Pdf： |
点击产品介绍
KPM微型铰接导电塑胶膜系列，有效行程10mm～300mm，两端均有1.5mm缓冲行程，0.5%～0.08%FS。 外壳表面阳极处理，防腐蚀；内置塑料合成工程顺滑导轨，无温漂，寿命长。密封等级为IP67,有直接出线和五芯插头插座输出两种选择可以适用在大多数通用场合，特别适用于安装空间狭小，本体无法固定，运动有摆动的场合，无需对中；允许极限运动速度垂直安装时为5m/s，水平安装时为2m/s,KPM系列产品用来测量存在摆动情况的位移变化；采用双鱼眼轴承自动纠偏的连接装置，15°的连接角度偏差不会带来任何负面影响。 KPM微型铰接系列参数表| 公称行程规格 | mm | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 |
| 电阻行程(A.E) | mm | 25.5 | 50.5 | 75.5 | 101 | 126 | 151 | 176.5 | 201.5 | 226.5 | 252 | 277 | 302 |
| 机械行程(M.T) | mm | 30.5 | 55.5 | 80.5 | 106 | 131 | 156 | 181.5 | 206.5 | 231.5 | 257 | 282 | 307 |
| 相对线性(FS) | ±% | 0.3 | 0.1 | 0.08 | 0.05 | ||||||||
| 电阻值±10% | KΩ | 5 | |||||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | |||||||||||
| 重复性 | mm | 0.01 | |||||||||||
| 工作速度 | m/s | 5 | |||||||||||
| 建议输出环电流 | μA | 1 | |||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||
| 铰接头短距离 尺寸C | mm | 154.5 | 179.5 | 204.5 | 230 | 255 | 280 | 305.5 | 330.5 | 355.5 | 381 | 406 | 431 |
| 铰接头距离 尺寸C | mm | 174.5 | 199.5 | 224.5 | 250 | 275 | 300 | 325.5 | 350.5 | 375.5 | 401 | 426 | 451 |
| 重量(不含配件) | g | 52 | 61 | 70 | 79 | 88 | 97 | 107 | 117 | 127 | 137 | 147 | 157 |
