VISOURCE位移传感器 >> 直线位移传感器 >> KTC拉杆系列
KTC拉杆系列参数表（表二）
KTC拉杆系列参数表（表三）
附1：安装尺寸图

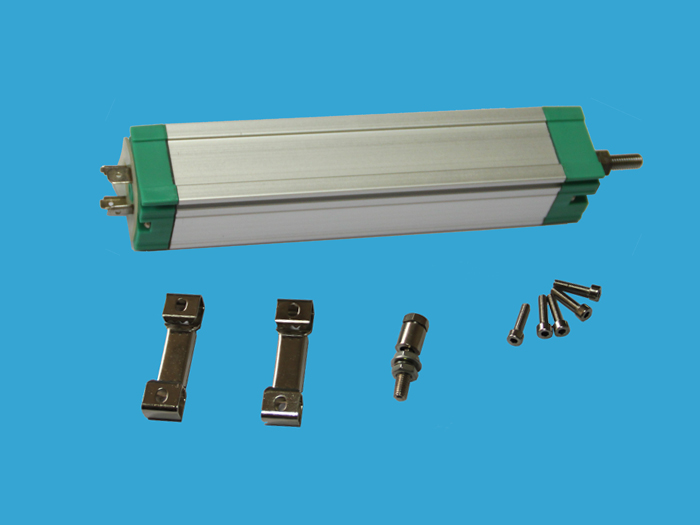

 | 产品名称：KTC拉杆系列 产品特点： l 使用寿命长,运行次数可达50X106 l 线性优异 l 分辨率高于0.01mm l 高运行速度 l DIN430650标准插头和插座 l 防护等级IP67 Pdf： |
点击产品介绍
有效行程 75～1250mm，线性 0.15% FS，重复0.01mm ，传感器的结构保证安装方便，牢固可靠。铝外壳阳极处理，外观靓丽, 抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级IP67，DIN430650镀银插座 ，适用范围广信号传输更稳定，拉杆球具0.5mm自动对中功能。输出稳定、一致性好 。 允许极限运动为10m/s。 KTC拉杆系列参数表（表一）| 公称行程规格 | mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 |
| 电阻行程(A.E) | mm | 75.5 | 101 | 126 | 151 | 176.5 | 201.5 | 226.5 | 252 | 277 | 302 | 327.5 | 352.5 |
| 机械行程(M.T) | mm | 82.5 | 108 | 133 | 158 | 183.5 | 208.5 | 233.5 | 259 | 284 | 309 | 334.5 | 359.5 |
| 相对线性(FS) | ±% | 0.15 | 0.08 | 0.05 | |||||||||
| 电阻值±10% | KΩ | 5 | |||||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | |||||||||||
| 重复性 | mm | 0.01 | |||||||||||
| 工作速度 | m/s | 10 | |||||||||||
| 建议输出环电流 | μA | 1 | |||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||
| 尺寸A | mm | 139 | 164 | 190 | 215 | 240 | 266 | 291 | 317 | 342 | 368 | 393 | 418 |
| 重量(不含配件) | g | 168 | 190 | 210 | 230 | 250 | 272 | 292 | 312 | 332 | 354 | 376 | 398 |
| 公称行程规格 | mm | 375 | 400 | 425 | 450 | 475 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| 电阻行程(A.E) | mm | 377.5 | 403 | 428 | 453 | 478.5 | 503.5 | 553.5 | 604 | 654 | 704.5 | 754.5 | 805 |
| 机械行程(M.T) | mm | 384.5 | 410 | 435 | 460 | 485.5 | 510.5 | 560.5 | 611 | 661 | 711.5 | 761.5 | 812 |
| 相对线性(FS) | ±% | 0.05 | 0.04 | ||||||||||
| 电阻值±10% | KΩ | 5 | 10 | ||||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | |||||||||||
| 重复性 | mm | 0.01 | |||||||||||
| 工作速度 | m/s | 10 | |||||||||||
| 建议输出环电流 | μA | 10 | |||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||
| 尺寸A | mm | 444 | 469 | 494 | 519 | 544 | 570 | 621 | 671 | 721 | 772 | 822 | 873 |
| 重量(不含配件) | g | 418 | 438 | 458 | 480 | 500 | 522 | 564 | 606 | 648 | 690 | 730 | 772 |
| 公称行程规格 | mm | 850 | 900 | 950 | 1000 | ||||||||||||||||
| 电阻行程(A.E) | mm | 855 | 905.5 | 955.5 | 1006 | ||||||||||||||||
| 机械行程(M.T) | mm | 862 | 912.5 | 962.5 | 1013 | ||||||||||||||||
| 相对线性(FS) | ±% | 0.04 | |||||||||||||||||||
| 电阻值±10% | KΩ | 10 | |||||||||||||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | |||||||||||||||||||
| 重复性 | mm | 0.01 | |||||||||||||||||||
| 工作速度 | m/s | 10 | |||||||||||||||||||
| 建议输出环电流 | μA | 10 | |||||||||||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||||||||||
| 尺寸A | mm | 923 | 974 | 1024 | 1075 | ||||||||||||||||
| 重量(不含配件) | g | 812 | 854 | 894 | 936 | ||||||||||||||||
