VISOURCE位移传感器 >> 直线位移传感器 >> KTM微型拉杆系列

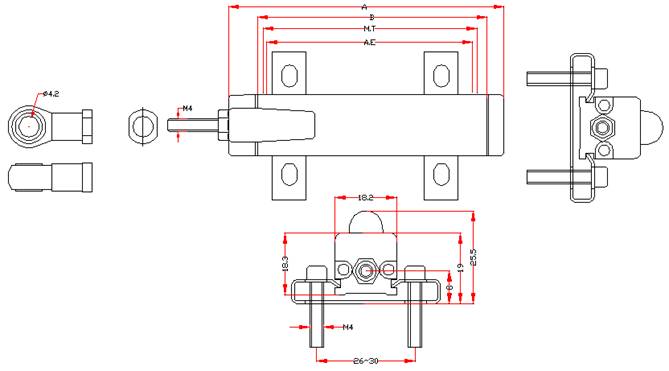

附1：安装尺寸图

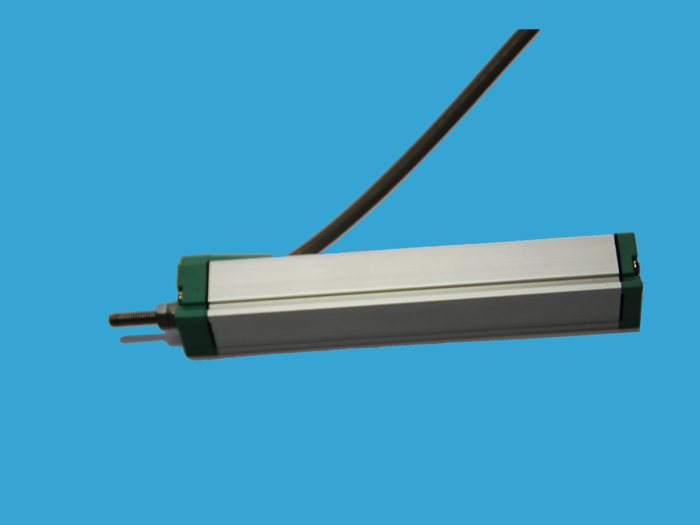

 | 产品名称：KTM微型拉杆系列 产品特点： l 体积小巧 l 线性优异 l 分辨率高于0.01mm l 高运行速度 l 防护等级IP67 Pdf： |
点击产品介绍
通用KTM微型拉杆式直线位移传感器系列, 有效行程10mm～300mm， 两端均有2mm缓冲行程，0.3%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。 KTM微型拉杆系列参数表| 公称行程规格 | mm | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | ||||||||||
| 电阻行程(A.E) | mm | 25.5 | 50.5 | 75.5 | 101 | 126 | 151 | 176.5 | 201.5 | 226.5 | 252 | 277 | 302 | ||||||||||
| 机械行程(M.T) | mm | 30.5 | 55.5 | 80.5 | 106 | 131 | 156 | 181.5 | 206.5 | 231.5 | 257 | 282 | 307 | ||||||||||
| 相对线性(FS) | ±% | 0.3 | 0.1 | 0.08 | 0.05 | ||||||||||||||||||
| 电阻值±10% | KΩ | 5 | |||||||||||||||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | |||||||||||||||||||||
| 重复性 | mm | 0.01 | |||||||||||||||||||||
| 工作速度 | m/s | 5 | |||||||||||||||||||||
| 建议输出环电流 | μA | 1 | |||||||||||||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||||||||||||
| 尺寸A | mm | 75.5 | 100.5 | 125.5 | 151 | 176 | 201 | 226.5 | 251.5 | 276.5 | 302 | 327 | 352 | ||||||||||
| 重量(不含配件) | g | 52 | 61 | 70 | 79 | 88 | 97 | 107 | 117 | 127 | 137 | 147 | 157 | ||||||||||
