VISOURCE位移传感器 >> 直线位移传感器 >> KTR微型自恢复系列

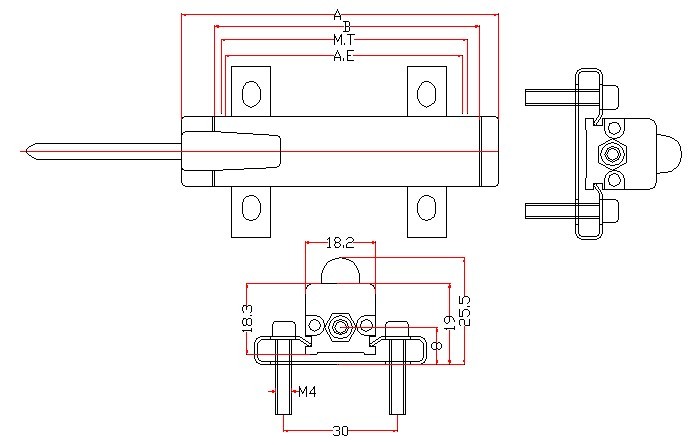

附1：安装尺寸图

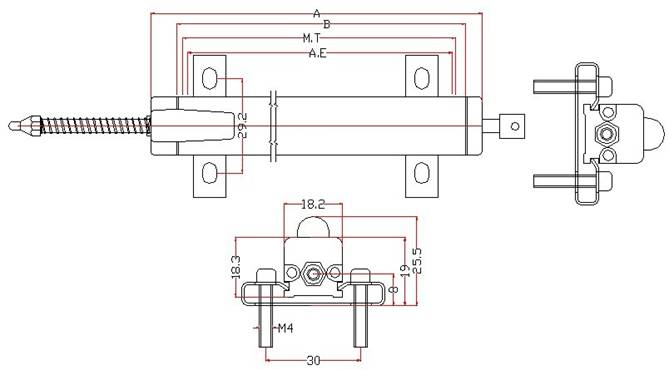

附2：安装尺寸图

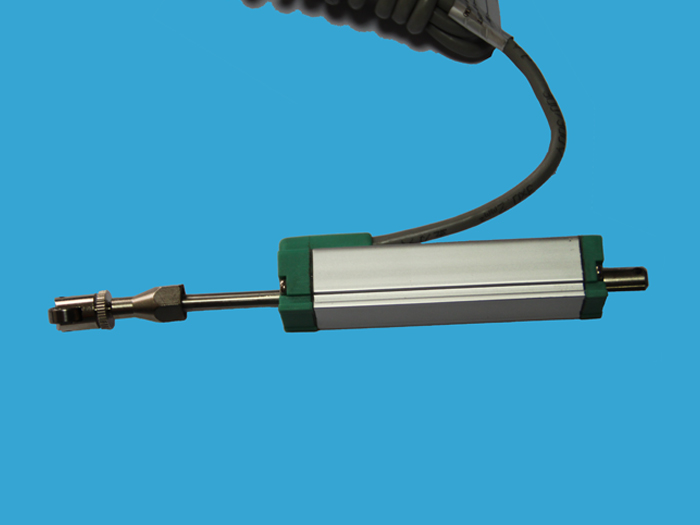

 | 产品名称：KTR微型自恢复系列 产品特点： l 体积小巧 l 使用寿命高达5千万次运动 l 传感器带复位弹簧 l 可在各种恶劣环境下使用(潮湿、油污、灰尘) l 防护等级IP67 l DIN标准触电 l 双轴承连动杆 l 不受冲击和震动影响 l 电缆方式连接 Pdf： |
点击产品介绍
通用KTR微型自恢复系列直线位移传感器，有效行程 5mm～100mm， 两端均有2mm 缓冲行程， 1%～0.3%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。 KTR微型自恢复系列参数表| 公称行程规格 | mm | 5 | 10 | 15 | 20 | 25 | 50 | 75 | 100 | |||
| 电阻行程(A.E) | mm | 5 | 10 | 15 | 20.5 | 25.5 | 50.5 | 75.5 | 101 | |||
| 机械行程(M.T) | mm | 9 | 14 | 19 | 25 | 29.5 | 54.5 | 79.5 | 105 | |||
| 相对线性(FS) | ±% | 1% | 0.5% | 0.3% | ||||||||
| 电阻值±10% | KΩ | 2 | 5 | |||||||||
| 解析度/分辨率 | 模拟 | Infinite无限解析 | ||||||||||
| 重复性 | mm | 0.01 | ||||||||||
| 工作速度 | m/s | 3 | ||||||||||
| 建议输出环电流 | μA | 1 | ||||||||||
| 使用温度环境 | ℃ | -40℃ ～ +120℃ | ||||||||||
| 输出信号类型 | Vdc | 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | ||||||||||
| 尺寸A | mm | 39 | 44.5 | 49.5 | 55 | 60 | 90 | 110 | 135.5 | |||
| 重量(不含配件) | g | 56 | 58.5 | 60 | 61.5 | 63 | 70 | 77 | 84 | |||
| 备注 | 内置弹簧 | 外置弹簧 | ||||||||||
附2：安装尺寸图
