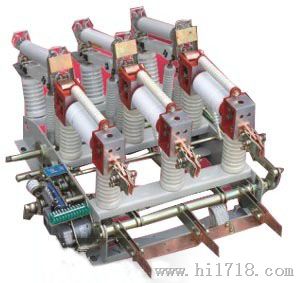

FZN21-12高压负荷开关

产品价格：: 电议

产品型号：: FZN21-12/630

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 浙江强力控股有限公司

所属地区：: 浙江省

发布时间：: 2013/10/21 8:08:34

0577-62969099 18967785355

杨浩先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

浙江强力控股有限公司

免企业未认证证营业执照已上传

经营模式：工厂

所在地：浙江省

进入商铺在线咨询

产品搜索

最新产品

: 真空断路器ZW32-12/630-16工作原理; 电议

: FKN12-12高压负荷开关; 电议

: FN3-10/630A高压负荷开关; 电议

: FZN25-12高压真空负荷开关（FN25负荷开关）; 电议

: FN7-10高压负荷开关; 电议

: FN12-10高压负荷开关; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

概述

FZ(R)N21-40.5(D)/50-20型户内高压交流真空负荷开关(熔断器组合电器)是专为35KV箱式变电站设计的，亦可作为独立电器单元应用于电力系统中。本产品体积小、安装方便、操作简单。其结构科学合理，动作灵活可靠。负荷开关可实现免维护，组合电器可配用系列撞针式熔断器，熔断器更换安全方便。
FZ(R)N21-40.5(D)/50-20型户内高压交流真空负荷开关(熔断器组合电器)适用于额定电压40.5kV三相交流50Hz的供电网络中，作为开断负荷电流、过载电流及短路电流之用。尤其适用于无油化，不栓修及频繁操作要求的场所。

使用环境条件

真空负荷开关、熔断器组合电器的电气性能参数

序号	名称	单位	组合电器	负荷开关
1	额定电压	kV	40.5
2	额定频率	Hz	50
3	4s额定短时耐受电流	kA	16
4	额定电流	A	50	1250
5	额定有功负载开断电流		/	1250
6	额定闭环开断电流		/	1250
7	额定峰值耐受电流		/	40
8	额定短路开断电流		20	/
9	额定电缆充电电流		/	21
10	1min工频耐受电压(真空断口、相间、相对地/隔离断口)	kV	95/110
10	雷电冲击耐受电压(真空断口、相间、相对地/隔离断口)		185/215
11	控制辅助回路1min工频耐压		2
12	机械寿命	次	10000
13	真空灭弧室触头允许磨损厚度	mm	3
14	手动操作力	N·M	≯250

真空负荷开关、熔断器组合电器的机械性能参数

序号	名称	单位	参数
1	触头开距	mm	17±1
2	触头超程	mm	5±1
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度	m/s	1.5±0.2
5	三相触头分、合闸不同期	ms	≤2
6	触头合闸弹跳时间	ms	≤3
7	带电体之间及对地距离	mm	≥300
8	主回路电阻(熔断器除外)	μΩ	≥150
