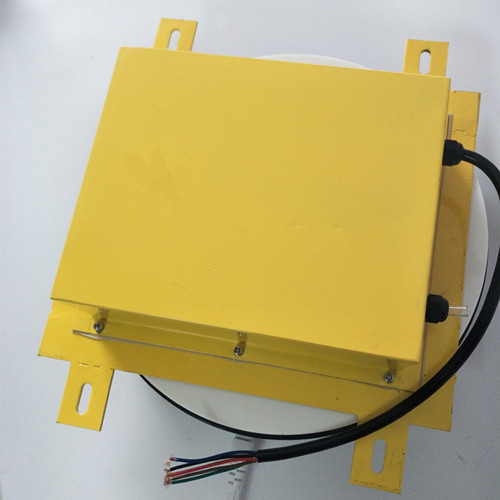

LDM-G爆堵塞开关
型号：LDM-X、LDM-G
名称：溜槽堵塞保护装置、溜槽堵塞开关
LDM系列溜槽堵塞保护装置
一、主要用途
LDM-X溜槽堵塞保护装置适用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，由物料堵塞溜槽而造成的恶性事故。
二、主要技术指标
型号 | 触点数量 | 触点容量 | 工作角度 | 限角度 | 结构形式 | 护等级 |
LDM-X | 常开1 常闭1 | AC250V 5A | ≥7° | 30° | 门式结构 压簧复位 | 良好 |
三、使用条件
1、海拔高度低于2000m
2、环境温度：-35℃~+50℃
3、相对湿度：不大于95％
4、大气压力：80~110Kpa
5、工作位置：安装在溜槽不受物料冲击的侧壁上
四、工作原理
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
五、安装与接线
（一）安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口覆盖、封闭。见图（2）
1、将本装置用M10×25螺栓紧固在弯角件上即可。
（二）安装要领及主要事项
1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
（三）接线：由保护装置引出一条4芯电缆线
六、维护和使用
此装置使用半年以后，要进行维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。
七、应用范围
溜槽堵塞检测装置主要用于带式输送机系纺转载环节溜槽，漏斗的保护，用于检测物料堵赛情况，是输送机系统不可少的保护装置。
