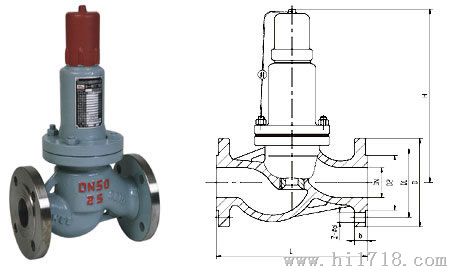

AHN42F 平行式安全回流阀 结构图
外形尺寸和连接尺寸| 公称通径 | 尺寸 | ||||||
| D | D1 | D2 | b | Z-?d | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
