- 品牌/商标：FMD
- 企业类型：贸易商
- 新旧程度：全新
FT83XX系列
FT83xx系列是充电器和适配器控制芯片，它的主要特点是高性能，低成本和低启动电流，FT83XX集成恒流恒压控制模块，都在无光耦和TL431的情况下实现次级恒流恒压。FT83XX还集成欠压锁定。前沿消隐，驱动电流外部可调和线损外部可调等功能。利用这些功能客户可以方便实现一个小外部元器件和低成本的AC-DC电源模块。除此以外，FT83XX还集成了丰富的保护功能，比如：过温保护，过压保护，输出短路保护和反馈开路保护。这些保护功能不但能简化外部电路，而且能够提高电源模块的可靠性，其中管脚CABLE通过外部电阻和电容调整线损补偿。FB是输出电压反馈检测管脚，CS是原边电流检测管脚，管脚LED_R连接LED指示灯（红包），表示充电状态，管脚LED_G连接LED指示灯（绿色），表示充电完成。FT83XX的封闭格式有SOT23-5，SOT23-6和SOP8,所有封闭均能满足无铅或绿色环保标准
型号 封装 引脚定义
型号 | 封装 | 引脚定义 | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||
FT830A | SOT23-5 | CS | FB | GND | OUT | VCC | |||||
FT830D | SOT23-5 | CS | FB | GND | OUT | VCC | |||||
FT831D | SOT23-6 | CS | FB | GND | OUT | VCC | CABLE | ||||

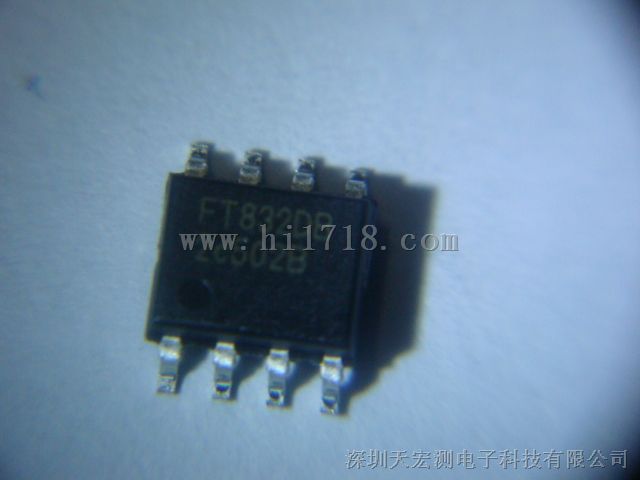

FT832DB | SOP8 | LED_G | LED_R | VCC | OUT | GND | FB | CS | CABLE | ||
FT834D | SOP8 | BIAS | NV | VCC | OUT | GND | FB | SC | CABE | ||
FT83XX系列产品特点：
原边控制恒流，恒压（无需光耦和431）
恒压：±5%，恒流： ±10%
外挂高压NPN（13002或者13003）
驱动电流外部可调（FT831B/2B/2C）其他产品驱动电流固定（28mA）
线损补偿外部线性可调（FT831A/2A/2C），其他产品补偿量固定
内置线电压补偿（提高AC输入高低压时的恒流）
充电指示灯功能（FT832A/B）
保护功能：过压保护，过温保护，反馈开路保护和短路保护
