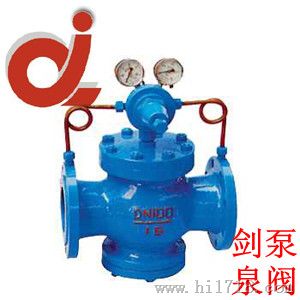

一、产品概述：YK43X/F压缩空气减压阀一般情况下由主阀和导阀两部分组成。而主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。压缩空气减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 本系列减压阀属于先导活塞式减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
YK43X/F压缩空气减压阀技术参数：
适用介质：空气、煤气、天然气、氮气、液化气、氨气、氧气等级
工作温度在-10°C.---80/150°C.之间
YK43F-16压缩空气减压阀调压范围
公称压力 (Mpa) | 试验压力（Mpa） | 压力调节范围（Mpa） | ||
强度 | 密封 | 进口压力 | 出口压力 | |
1.6 | 2.4 | 1.76 | 0.3-1.6 | 0.06-1 |
YK43F-25压缩空气减压阀调压范围
公称压力 (Mpa) | 试验压力（Mpa） | 压力调节范围（Mpa） | ||
强度 | 密封 | 进口压力 | 出口压力 | |
2.5 | 3.75 | 2.75 | 2.5 |
0.1-1.6 |
2.3 | ||||
1.8 | ||||
YK43F-40压缩空气减压阀调压范围
公称压力 (Mpa) | 试验压力（Mpa） | 压力调节范围（Mpa） | ||
强度 | 密封 | 进口压力 | 出口压力 | |
4.0 | 6 | 4.0 | 4 | 0.2-2.5 |
3.3 | ||||
2.8 | ||||
YK43F-64压缩空气减压阀调压范围
公称压力 (Mpa) | 试验压力（Mpa） | 压力调节范围（Mpa） | ||
强度 | 密封 | 进口压力 | 出口压力 | |
6.4 |
9.6 |
6.4 | 6.4 | 0.3-4.0 |
5.2 | ||||
2.9 | 0.3-2.5 | |||
*：壳体试验不包括膜片、顶盖
三、介质适用表
介质
| 空气 | 氮气 | 天然气 | 液化气 | 蒸汽 | 水 | 油品 |
YK43F压缩空气减压阀 | ★ | ★ | ★ | ★ | × | △ | × |
|
|
|
|
|
|
|
|
注：★——很适合、△——效果一般、×——不可用，
四、压缩空气减压阀流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
五、压缩空气减压阀主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB/304 |
阀座 阀盘 | 2Cr13/304* |
缸套 | 2Cr13/25(镀硬铬)/304* |
活塞 | 2Cr13/铜合金/铜合金* |
活塞环 | 合金铸铁/对位聚苯* |
导阀座 导阀杆 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主阀 导阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
密封垫(X/F型号) | 橡胶/聚四氟乙稀 |
导阀体 导阀盖 | 25/304* |
*：减压阀用于氧气介质时的材料
六、压缩空气减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 305 | 95 |
20 | 160 | 180 | 305 | 95 |
25 | 180 | 200 | 305 | 95 |
32 | 200 | 220 | 305 | 95 |
40 | 220 | 240 | 330 | 110 |
50 | 250 | 270 | 330 | 110 |
65 | 260 | 280 | 330 | 110 |
80 | 310 | 330 | 355 | 155 |
100 | 350 | 380 | 355 | 155 |
125 | 400 | 450 | 420 | 200 |
150 | 450 | 500 | 420 | 200 |
200 | 500 | 560 | 475 | 230 |
250 | 600 | 510 | 280 | |
300 | 800 | 560 | 320 | |
☆YK43X/F压缩空气减压阀连接形式
法兰式：RF FM RJ
执行准备：JB79 GB9113 ANSI B16.5
七、压缩空气减压阀安装图：
八、压缩空气减压阀故障与消除方法
故障现象 | 产生原因 | 消除方法 |
压缩空气减压阀不减压或减压失灵及直通 | 1主阀或付阀密封面有污物 2主阀或付阀密封面损坏 3主、付阀瓣弹簧疲劳或折断 4反馈通道3孔被堵塞 5膜片疲劳或损坏 6活塞汽缸磨损或腐蚀 7活塞环槽与活塞环卡住 8阀体腔内充满冷凝液 | 1． 将污物清除干将 2． 密封付研磨修复或更换 3． 更换新弹簧 4． 清除通道中的污物 5． 更换膜片 6． 加工修正或更换活塞环 7． 拆下活塞清洗 8． 松开螺塞排出冷凝液 |
不通汽 | 1清洗过程中阀盖装错位 2上垫片移位堵住进出孔 3进入付阀通道孔堵塞 | 1． 拆下阀盖定位后装好 2． 使垫片孔对准进出孔 3． 拆下阀盖清除通道污物 |
订货时请注明阀前压力p1和阀后压力p2，无要求时出厂压力1.6mpa，按p1=0.6mpa,p2=0.2mpa,公称压力为2.5mpa时按p1=1.0mpa、p2=0.4mpa进行设定
2、配套过滤器时，必须注明工作压力和滤网目数。
