特点：
- 亮视场观察、清晰的无闪烁的正像、以及宽阔的视野范围
- 长工作距离目镜，倍率可达100×（总倍率：2000×）
- 透射照明孔径光阑和反射照明系统为标准性能配置
- 快速释放系统，特别适用于长行程测量
- 微调/粗调立术两侧的加紧装置，进行聚焦和测量
- 内置X轴和Y轴调零开关（Z轴带有非内置调零开关）

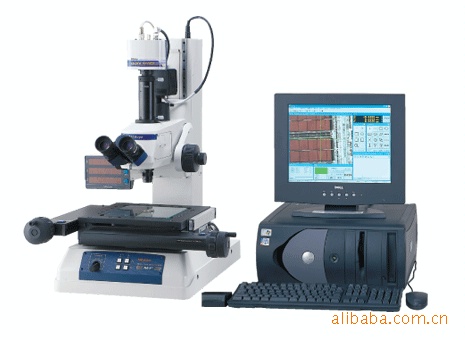

- 可将Vixion Unit升级为视像测量系统
性能参数
型号 | MF-A505B | MF-A1010B | MF-A2010B | MF-A2017B | MF-A3017B | MF-A4020B | |
型号 | MF-B505B | MF-B1010B | MF-B2010B | MF-B2017B | MF-B3017B | MF-B4020B | |
XY测量范围 | 50*50mm | 100*100mm | 200*100mm | 200*170mm | 300*170mm | 400*200mm | |
数显计器 | 2/3轴 | 2/3轴 | 2/3轴 | 2/3轴 | 2/3轴 | 2/3轴 | |
分辩率 | 0.001mm/0.0005mm/0.001mm(可转换) | ||||||
测量（20℃时） | (2.5+0.02L)um L=无负载测量长度（mm） | ||||||
测量装置 | 内置光栅尺 | ||||||
XY移动范围 | 50*50mm | 100*100mm | 200*100mm | 200*170mm | 300*170mm | 400*200mm | |
工作台面尺寸 | 280*280mm | 280*280mm | 350*280mm | 410*342mm | 510*342mm | 610*342mm | |
载物玻璃有效尺寸 | 180*180mm | 180*180mm | 250*150mm | 270*240mm | 370*240mm | 440*240mm | |
旋转功能 | — | — | — | ±5°（左） | ±5°（左） | ±3°（左） | |
工件重量 | 10kg | 20kg | 15kg | ||||
工件高度 | 150mm | 220mm | |||||
光管 | 可选择单目目镜和双目目镜（俯角：25°）、十字投影法、带有TV安装座、光通比（目镜/CCD相机：50/50固定） | ||||||
目镜（选件） | 10×（视野范围：24mm）、15×（视野范围：16）、20×（视野范围：12） | ||||||
物镜 | 1×，3×*，5×，10×，20×，50×，100×(带*标准附件) | ||||||
透射照明 | 科勒照明，12V/50W卤素灯，带有可调孔径光阑（无级亮度调节） | ||||||
反射照明 | 远心照明，12V/50W卤素灯，带有可调孔径光阑（无级亮度调节） | ||||||
数据输出 | 通过RS-232C端口 | ||||||
电源 | 100/110/120/220/230/240V AC，50/60Hz，160W | ||||||
