微机给水控制器TW3000

TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：u        在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。u        设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示及控制。在高层供水及特殊场合，能给您带来方便。u        电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。u        型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。。u        报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。u        密码控制定时停机，在特殊问题的处理上能给您带来方便。u        可编程三段时控起停(三起三停)，分时段变压（六段压力值）(T选项)u        具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。 产品选购指南：   1．一用一补型：TW3000  124  /T  二台软起                 2．一用二补型：TW3000  136  /T  三台软起                 3．一用三补型：TW3000  148  /T  四台软起                 4．锅炉补水型：TW3000  123  /T  带泄流阀输出                  5．一用一备型：TW      2000 /T  通用型                   6．上下限报警型                 7．锅炉循环泵压差控制型                 8．空调冷却塔温差控制型                 9．一用一备型：TW      2000 /T  通用型                 10．汉字液晶迷你型：TW3000A 通用型                 11．特殊订做型：TW3000  ABC /T 开孔尺寸：宽152mm×高76mm尺寸：TW2000宽160mm×高80mm×深80mm          TW3000宽160mm×高80mm×深85mm

伟星电子                               微机恒压给水控制器

 键盘操作说明：

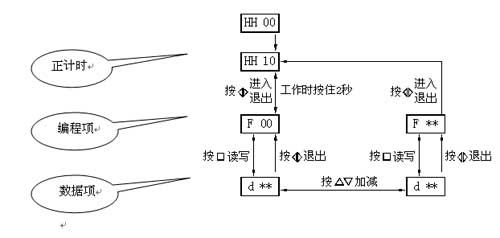

¨ 当上电后面板显示［HHH 00］，此为开机延时正计数状态。在没到[HHH 10]之前按设定键进入编程状态，显示［F 00］，可以更改所有参数，在线状态下，按编程键2秒后可进入编程状态，但此时只可以查看※项参数，不可以更改。¨ 读取/设定参数资料依下列步骤：（见图五）1.正常工作时，按□键Hz灯亮，［DATA1］项此时显示变频器频率。再按□键，返回原显示。2.欠压报警时，按▲键则清除报警。

可显示项目	项目     说明
HH  xx	开机延时正记数，按设定键进入编程状态
xx   xx	设定压力和实际压力。当Hz频率灯亮时，显示实际压力和频率。定时停时为时钟显示
F    xx	显示参数项目。按▲或▼键可加减参数项目，按□键可显示该项的内容，即下项。
D   xx	显示参数内容值。按▲或▼键可加减该参数，按□键可储存更改的资料。
xx  E0	CT1接通停机显示
xx  E1	为压力表故障或超时欠压指示。此状态可按▲键清除报警。
xx  E2	为压力表断线（F07=0）或输入信号<3.8 mA(F07=1),此功能对诊断特别实用。
xx  E3	系统参数故障，请执行参数初始化（F19项）
xx  E4	休眠停机指示
M1.2.3.4	分别为电机工作指示,绿色为变频泵，红色为工频泵。
LW	低水位指示，既CT2与COM2短接时，灯亮并停机。
Hz	频率指示，显示频率和实际压力。
注：文中（x）通指0－9阿拉伯数字。

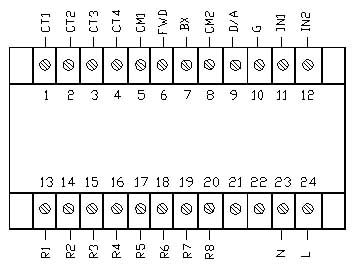

仪表接线端子图：(TW3000)（图2）注：FWD,BX与CM1正转,急停输出为光耦，有正负极。

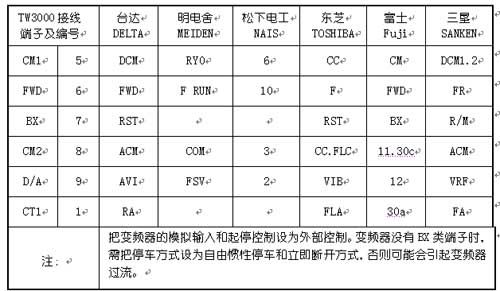

TW3000与各种变频器连接表(表7)

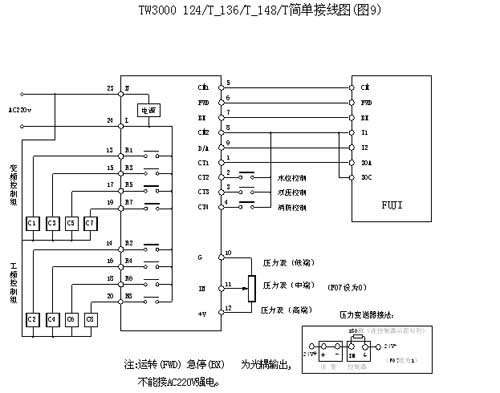

接线说明：1．   公共端G与其余的公共端不允许共地。2．   端子CT1-CT4对应公共端CM2，为高阻输入端，接点短接有效。严禁接入电源信号。3．   R1-R8端子容量：AC3A/250V如果控制22k TW3000参数编程表（表4）W以上电机，要求使用中间继电器过渡。

编程项目	项目功能说明	数据范围出厂值		单位	备注
F 00	定时换泵时间	d0-d252	48	小时	00时不换泵,逐台软起此项也有效
F 01	设定压力1	d0-d999	30	不定	给水恒压点，锅炉补水静压
F 02	设定压力2	d0-d999	d20	不定	双压运行(CT3与CM2短接)，消防压力(CT3与CM2短接).
F 03(※)	泵工作方式	d0-d07	d07	不定	00:只有上电泵工作  01:1,2泵  02:1,3泵 03:1,4泵  04:2,3泵 05:2,4泵 06:3,4泵07:1,2,3泵 08:1,2,4泵   09:1,3,4泵  10:2,3,4泵 11:1,2,3,4泵
F 04(※)	起动泵	d01-d04	d01		上电起动泵(如果F03与F04有矛盾则显示E3错误).
F 05	预留
F 06	传感器校零	d00-d30	d00		填入零压时传感器数
F 07	传感器类型选择	d00-d01	d00		00：（0—2.5v）远传压力表，01：4—20mA输入
F 08	传感器量程选择	d0-d999	d100		可以任意设定 例：0.6Mp设0.60；1Mp设1.00（用于较表）
F 09(※)	电压输出方式	d00-d01	d00		00 – 一路PID输出；01 – 开关式输出。
F 10(※)	输出电压等级	d00-d01	d01		0满载5V输出；01满载10V输出；
F 11	欠压加泵时间	d01-d250	d03	15秒
F 12	欠压加泵偏差	d00-d100	d00	％比	当偏差为100%时不加泵,可按定时换泵时间换泵
F 13	PID调节速度	d0-d50	d15		大则调节快，小则调节慢
F 14	欠压报警阀值	d00-d0.20	d00		防止压力表和水位传感器失效，压力在此项值以下2分钟产生Ｅ1报警停机。00为禁用此功能。
F 15	输入信号滤波	d00-d10	d03		用于压力信号震动大时加大。
F 16	变频泵启动频率	d00-d35	d15	Hz	填入一定数值，可以快速启动；降速时到达此频率则为0。
F 17	浮动超压值设定	d00-d0.50	d0.05		压力达到＂设定压＂＋＂F17＂时，快速降频。00时无效。
F 18	设定压力方式选择	d00-d01	d00		00：不可以通过加,减键直接设定。0１：可以通过加,减键直接设定，便于用户修改设定压力。
F 19(※)	参数恢复出厂设置	d00-d01	d00		在上电进入设置后，此项设为1则参数恢复出厂设置在运行时此项不能修改。
F 20	休眠频率	0-50.0Hz	d00	Hz	压力大于＂设定压＂- 2 时，频率小于（F20）时，这种状态保持（F21）时间，则运转信号断开，当（F20=0）此功能无效。
F 21	休眠延时时间	d000-d999	120	秒	功能见F20项。
F 22	唤醒压力	d000-d999	15		当压力小于此值时，运转信号闭合，重新启动。
F 23	设定密码	d000-d999			只有密码正确才能进入下一项，出厂密码为55，66，用户改动后请牢记密码。
F 24		d000-d999
F 25	工作天数	d000-d999		天	当设定工作天数后,实际工作天数等于设定天数控制器自动停机,须输入正确密码后改变工作天数才可重新工作.当设为0时此功能取消.

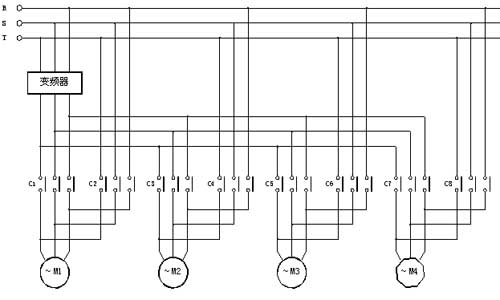

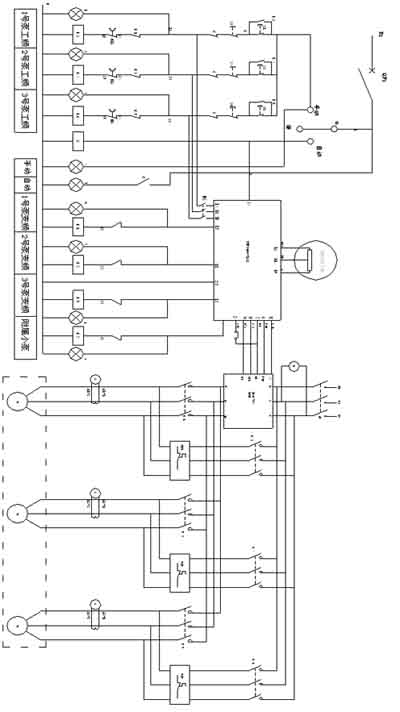

  1. 换泵过程：当F03不为0，通电则计时，当计时达到F00设定值时，如果只有一台变频泵工作，则此变频泵停止，下一台变频泵工作；如果有工频泵工作，则减一工频泵。注意：加，减泵时计时清零。如果F12设为100，则此控制器可用为一用一备，一用二备，一用三备控制。实现一表多用。2. 加泵过程：当F03不为0，请参考F11，F12说明。当加泵时控制器的FWD断开，BX短接（实现变频器的立即停止输出，否则变频器会出现报警），变频接触器断开，延时0.7秒对应的工频接触器吸合，延时5秒下一台变频接触器吸合，从而完成加泵过程。注意：a.如果变频器的运转信号具有自由停车功能，则把变频器设为自由停车，利用控制器的FWD断开实现变频器的立即停止输出；如果不具有自由停车功能，则利用控制器的BX实现变频器的立即停止输出。FWD，BX为光耦输出，有正负极；如果变频器的数字公共端为+24V（ABB，          西门子，施耐德等），则把变频器的数字公共端接控制器的FWD，变频器的运转信号接控制器的CM1，并把变频器设为自由停车。b.如果水泵超过75千瓦，不用一拖多方式，因为对电网及水泵的冲击很大，水垂也很严重，对管道的损伤很大；解决方案：多台变频或一台变频加一台软起动器，（TW系列控制器能帮助您实现此功能）。3. 减泵过程：当压力达到设定压力，并且频率低于25Hz时减一工频泵；当压力超过浮动压力时，延时3秒后减一工频泵。
