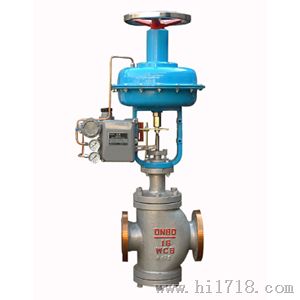

HCB平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑， 有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性高，符合IEC534-2-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。■ 气动双座调节阀ZMAN阀体型 式：直通单座铸造球型阀公称通径：32、40、50、65、80、100、125、150、200、250mm公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa连接型式：法兰密封面型式FF、RF、RJ、LG、MFM法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等焊接连接：嵌接焊SW(40~50mm) 对接焊BW(65~200mm)材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 上 阀 盖：常温型P -17~+230℃；伸长I型EI -45~+566℃；伸长I型EI -100~-45℃ -196~-100℃注：工作温度不准超过各种材料的允许范围。压盖型式：螺栓压紧式填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料■ 气动双座调节阀ZMAN阀内组件阀芯型式：压力平衡式阀芯流量特性：高容量流量特性，参考图1--金属密封--等百分比特性(%V)和线性特性(LV)流量特性：高流量特性，参考图2--金属密封--等百分比特性(%VF)和线性特性(LVF)材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等注：司太莱堆焊的适用范围，参考图4■ 气动双座调节阀ZMAN执行机构型 式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20~100、80~240KPa供气压力：140~400KPa(HA型)、400~500KPa(VA6型、VP型)气源接口：RC1/4"(HA、VA型)、RC3/8"(VP型)环境温度：-30~+70℃■气动双座调节阀ZMAN 阀作用方式用正作用或反作用执行机构实现阀的气-关式或气-开式■气动双座调节阀ZMAN 附件定位器（IP8000型、HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
