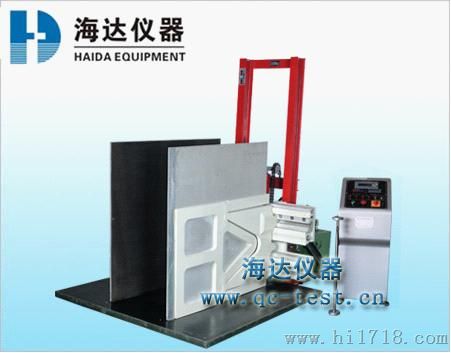

包装夹持力试验装置

一.适用范围：适用于所有产品包装测试验证。

二、功能：夹抱试验机主要测试在运输存储的过程中产品包装受到水平压力时的变形量及包装对内包装物的保护能力，从而完善包装设计。

三、技术参数：

四.测试条件：使用夹持力试验机,用2000±50磅的夹紧力测试,每次15~60秒, 共10次

五.小型包装产品的夹车测试方法Test methods

①测试前,使用夹紧力指示器验证夹紧力.指示器应该放在平板连接点的轴心大约平台上1/2的地方.

②小型产品做夹车测试，需4个样品按下面要求进行。

1)  如果按照搬运图示进行夹具测试定位,垂直于单一样品平板的一侧≤ 24”(61cm),然后4个样品可以并排定位 (2只在底部,2只在顶部).

2) 如果垂直于单一样品平板的一侧> 24”(61cm),则4只样品进行上下定位.如果4只迭放, 如果任一样品完全置于平台外面，则取下此样品（即为4个样品取下其中的一个）.

③每次夹紧时,所施加的力应在15~60秒之间.

④平台支在地板上,样机与平台前边缘齐平.如果样机太大使得夹具无法与前边齐平,尽量靠近边缘.

⑤ 夹具齐平定位下夹紧10次

⑥平台偏移2x2 inch(5x5cm)夹紧机台.水平和垂直的偏移量均要测量.如果包装太大,夹具无法从前边2英吋(5cm)进行定位,尽量向此位置靠拢.

⑦夹具偏移定位下夹紧10次

⑧在其他搬运图示所允许的方向，重复进行齐平和2x2inch（5 x5cm）偏移夹紧测试。请注意,根据纸箱的几何结构,可以同时使用并排或上下定位.

六.大型夹车测试方法：

①测试前,使用夹紧力指示器验证夹紧力.指示器应该放在平板连接点的轴心大约平台上1/2的地方.

②每次夹紧时,所施加的力应在15~60秒之间.

③平台支在地板上, 平台与样机前边缘齐平.如果样机太大使得夹具无法与前边齐平,尽量靠近边缘.

④夹具齐平定位下夹紧10次

⑤平台偏移6x6 inch(15.2x15.2cm)夹紧机台.水平和垂直的偏移量均要测量.如果包装太大(例如电冰箱，拖拉机),夹具无法从前边6英吋(15.2cm)进行定位,尽量向此位置靠拢.

     特例1： 对于有明显的外部支撑片的大型产品,如果产品未超出支撑或有某种形式的搬运图示或注释指明仅从支撑片处夹紧,偏移夹紧测试可以不执行.如果没有或者超出垫片,则执行整个的夹紧测试.

    特例2：如果产品高度在正常的运输定位时≤ 12英吋（30.4cm）时,则6x6英吋偏移测试不要执行

⑥夹具偏移6 x6（15.2 x15.2cm）英寸时，夹紧10次.

⑦重复5.2.5的测试除去2x6英吋的夹具偏移测试

⑧对产品的其它允许夹紧面重复如上齐平和偏移夹紧测试
