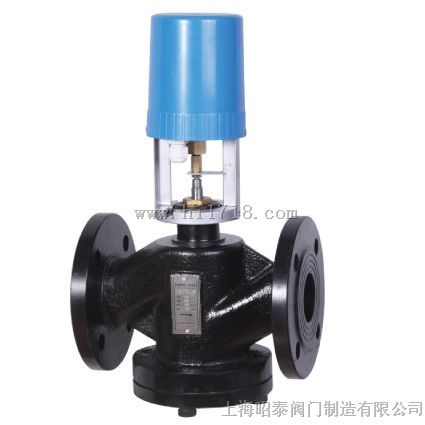

产品简介此系列的阀门为平衡式冷热水二通和三通阀,应用于空调系统。阀体采用铸造黄铜材料,并提供黄铜阀芯及不锈钢阀杆,采用内螺纹连接与对应的驱动器配套使用.可根据控制器的要求调节冷热水的流量。主要技术参数：
| 阀杆密封件 | 阀杆 | 流体介质 | 流体温度限制 | KV/CV系数 | 阀体承压 | 阀额定行程 | 建议运行压差 | 允许沙漏 | 流量特性 | 环境温度 |
| 聚四氟乙烯密封套 | 材质不锈钢 | 热水冷水蒸汽 | 2~140℃ | DN2510(11.6) | 1.6MPA | DN25~DN3213MM | DN25~DN32240KPA | 流量的0.05% | 等百分比 | 2-65℃ |
| DN3216(18.5) | DN40~DN5019MM | DN40~DN50200KPA | ||||||||
| DN4025(28.9) | ||||||||||
| DN5040(46.2) |
执行器工作原理
驱动器是由可逆同步马达驱动,并带磁性离合器。通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。所以当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节，驱动器的递增式或比例式控制器所发讯号能使马达顺时针转动或逆时针转动
执行器特点
24V交流电压的同步可逆转马达
1000牛顿力
限位磁性离合器
动作利用齿轮传送，输出磁轮螺杆组采用绕中心轴旋转的平面滚动轴承，阀轴则采用中央螺丝管道以及定位圆片。
阀动位置指示器
阻燃ABS塑料外罩
可附加手动控制杆
现场安装方便
适合23mm以下的直行程调节阀
执行器技术规格
| 型号 | VA-3000或VA7100驱动器 | VA-3102 |
| 动作、控制 | 可逆的，递增控制 | 比利式控制正转或逆转 |
| 马达种类型 | 带磁离合器的双向同步马达 | |
| 马达 | 24VAC,50/60HZ 5.5VA | |
| 力矩 | 1000牛顿 | |
| 材质 | 齿轮：不锈钢，黄铜 | |
| 减速器支架：镀锌钢板 | ||
| 支架：铸铝 | ||
| 外壳：阻燃ABS工程塑料 | ||
| 环境温度 | -5-55℃ | |
| 相对湿度 | 零下20到65℃ | |
| 附件 | 锁紧螺母，刻度标尺，刻度指示器具 | |
| 控制信号 | 24VAC | 0-10V或4-20ma |
| 反馈信号 | 无 | 0-10V或4-20ma |
阀体产品简介
VG7000系列螺纹铸铜阀门配以VA7100或VA3000电子驱动器控制装置后，能调节冷热水的流量，广泛应用于中央空调、采暖、水处理等系统的液体控制
阀体材质说明
-阀杆密封件：四层V型及O型组合丁晴橡胶密封件，聚四佛乙烯密封套
-阀杆：不锈钢AISI302
-其余零件均为黄铜
-承压：1.6MPA；
-工作介质：水
-流体温度-10-95℃
-联接方式：BSP平行内螺纹
-流速特性：等百分比
-泄漏量：少于KV值的0.05%
安装与维护
-阀杆下行为阀门关闭方向
-阀门安装前应保证管道清洁，没有焊接时留下的氧化皮、金属片等其他杂物
-管道与阀体相连时必须同心，并不受振动，水流方向应与阀体上表明的一致
-驱动器垂直安装在阀体上时，应避免驱动器装在阀的西面，要留出足够的空间以便日常维护（如拆卸驱动器）
-维护阀门时必须切断或隔离电源，水系统不应有压力
阀体规格型号及相关参数
| 型号 | 口径 | 形式 | 流量系数KV | 压差MPA | 阀杆行程mm |
| VG7000-225 | 25 | 二通 | 8 | 1 | 23 |
| VG7000-232 | 32 | 二通 | 16 | 0.75 | 23 |
| VG7000-240 | 40 | 二通 | 25 | 0.7 | 23 |
| VG7000-250 | 50 | 二通 | 40 | 0.3 | 23 |
| VG7000-265 | 65 | 二通 | 63 | 0.2 | 23 |
| VG7000-325 | 25 | 三通 | 8 | 1 | 23 |
| VG7000-332 | 32 | 三通 | 16 | 0.75 | 23 |
| VG7000-340 | 40 | 三通 | 25 | 0.5 | 23 |
| VG7000-350 | 50 | 三通 | 40 | 0.3 | 23 |
| VG7000-365 | 65 | 三通 | 63 | 0.2 | 23 |
阀体型号对照表及尺寸
| 型号 | 联接螺纹 | A | B | C |
| VG7000-225 | G1" | 110 | 62 | 121 |
| VG7000-232 | G1 1/4" | 110 | 49 | 137 |
| VG7000-240 | G1 1/2" | 120 | 54 | 144 |
| VG7000-250 | G2" | 130 | 59 | 146 |
| VG7000-265 | G2 1/2" | 175 | 83 | 143 |
| VG7000-325 | G1" | 110 | 81 | 121 |
| VG7000-332 | G1 1/4" | 110 | 84 | 137 |
| VG7000-340 | G1 1/2" | 120 | 85 | 144 |
| VG7000-350 | G2" | 130 | 96 | 146 |
| VG7000-365 | G2 1/2" | 175 | 102 | 143 |
流动方向及示意图
安装注意事项：1. 按阀体显示的流动方向安装2. 阀门安装前要保证管道清洁，没有焊接时留下的氧化皮，金属片等其他杂物。3. 管道与阀体相连接时，必须完全吻合,并不受震动4. 用高温流体作业的工厂，安装时应使用伸缩接头,以避免管道膨胀,挤压阀体5. 驱动器垂直安装在阀体上时，应避免驱动器装在阀体的下面。6. 需留足够的空间以便日常维护,（如从阀体上拆卸驱动器；）7. 阀体不能安装在易爆及环境温度高于65℃或不低于2℃的环境中，也不能置于蒸汽、水力喷射或滴漏处
