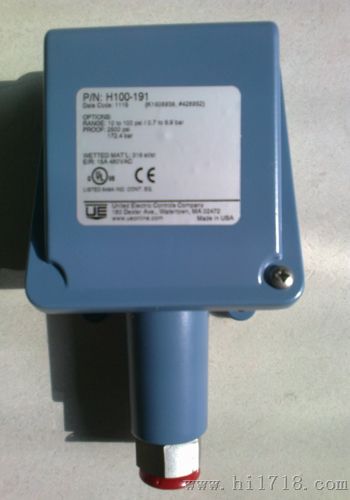

UE压力开关H100-616-M201

美国UE压力开关H100-610   H100-612   H100-616    H100-616-M201

 西安奥信自动化仪表有限责任公司     美国UE开关中国代理

UE差压开关 美国UE开关   西安UE压力开关   新疆UE压力开关   青海UE压力开关

性能特点

·一个开关量信号输出

·环氧树脂涂层和铸铝结构的

·客体满足NEMA 4X 的标准

·设定点锁定防误操作

·热追踪及防冻保护

·耐压可达10,000psi(689.5bar)

·可调整范围

压力： 30"Hg Vac  5000psi(-1到344.7bar)

微压： 300"wc真空到250"wc压力 (-746.7到622.3mbar)

差压： 0.2"wcd到500psid (0.5mbar到34.5 bar)

温度：  -180到650 ℉ (-117.8到343.3 ℃)

概要

100系列压力及温度开关是性能价格比非常好 的系列开关，广泛应用于工业过程及OEM用户 一体化的设计及外客的形状结构使其更加坚固， 接线更加方便。 全天候系列开关有多种微动开关和多种过程接口 的选择，以满足各种不同的需求。 利用其自身的特性，100系列广泛应用于热跟踪， 防冻保护，过程装置（泵，压缩机），报警盘 输入及火焰阻断系统.

性能特点

·满足UL list 和 cUL以及CE标准

·单点输出（SPDT 或DPDT）

·焊接不锈钢膜片

·水柱级低压和差压开关

·多种可选择的传感材料可满足各种腐蚀性介质的需求

·光洁的不锈钢卫生级别的接口

·非常宽的死区可调可满足泵类需求

技术参数

储存温度  -65 to 160℉(-54—71℃)

环境温度  -40 to 160℉(-40 to 71℃)；520-548型，700-706型:0 to 160℉(-18 to 71℃) ；

环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%

E121和E122型，漂移值小于2%；

设定点重复性  温度开关：为可调范围的±1%；

压力开关：15623，171-174，218，270-376，520-535，540-543,700-706

560-564型号为可调范围的±1%；190-194，183-189，483-494，544-548

565-567，610-680等型号为可调范围的±1.5%。

所有压力开关都有内部设定点锁定装置

抗冲击  经10毫秒、15G冲击实验后，可重现设定点

抗振动  经2.5G、5—500Hz振动实验后，可重现设定点

外壳  压铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝

外壳等级  符合NEMA 4X要求

开关输出  一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”

电额定值  15A，125/250/480VAC；H100-15623：20A，125/250/480VAC；

B100-13546和E100-13545：22A/480VAC

重量  2—7磅；（因型号而异）

电器接口  1/2"NPTF接口；2个7/8"直径的敲出孔

压力接口  15623，218，270-376，610-680，701-706型：1/4”NPTF；

171-194，483-494，520-535型：1/2"NPFT

540-548型：1/8"NPTF；560-564型：2"卫生等级连接

565-567：1.5"卫生等级连接

温度组件  温包及毛细管：6英尺，304不锈钢材质；E100-13545：10英尺304不锈钢

直插式:镀镍黄铜（标准长度）；

可选316L不锈钢材质

填充  1BS/BC型：填充溶剂；2-8型：填充无毒油

温度死区  F型：典型值为1%；

B、C、E型：在实验室条件下，典型值为设定点范围的2%

热追踪及低温保护  自动调温器是特地为热追踪和低温防护等应用而设计的，有B100和E100 型的开关可用于周围环境追踪

压力表型号
