时差式超声波流量计

　基本参数

特 点

高测量

线性度优于0.5%，重复性优于0.2%，测量优于±1%

测量范围大

    选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量

支持中英文菜单

    不同版本的流量计,可支持中文或英文菜单,方便快捷

可靠性高

    采用低电压、多脉冲发射电路，测量、使用寿命及可靠性大幅提高

抗干扰能力强

    采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源

强大的记忆功能

    　自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。

可选配的传感器

基本型号

测量范围

流体温度

标准外夹式

　TS-2(小型)

TUFCNSNB1

DN15-100mm

-30℃～90℃

优于 ±1%

　TM-1(中型)

TUFCNSNB2

DN50-1000mm

　TL-1(大型)

TUFCNSNB3

DN300-6000mm

高温外夹式

　HTS-1(小型)

TUFCNSNB4

DN15-100mm

-30℃～160℃

　HTM-1(中型)

TUFCNSNB5

DN50-1000mm

插　入　式

　TC-1(标准插入)

TUFCNSNC1

DN80-6000mm

-40℃～160℃

TLC-2(加长插入)

TUFCNSNC2

标准管段式

标准管段式

TUFCNSNG

DN15-1000mm 　
(详见附录2)

-40℃～160℃

优于 ±0.5%

电　　源

　表DC8-36V,　二次表AC220V或DC24V

输　　入

　3路4～20mA模拟输入,2路三线制PT100电阻信号输入

输　　出

　隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 )

通信协议

　METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议

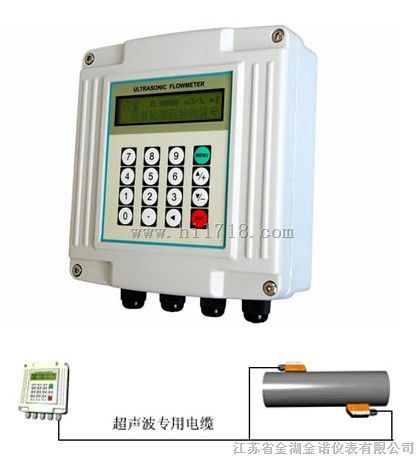

　　测量组成图

可

选

择

的

主

机

外夹式测量图

插入式测量图

管段式测量图
