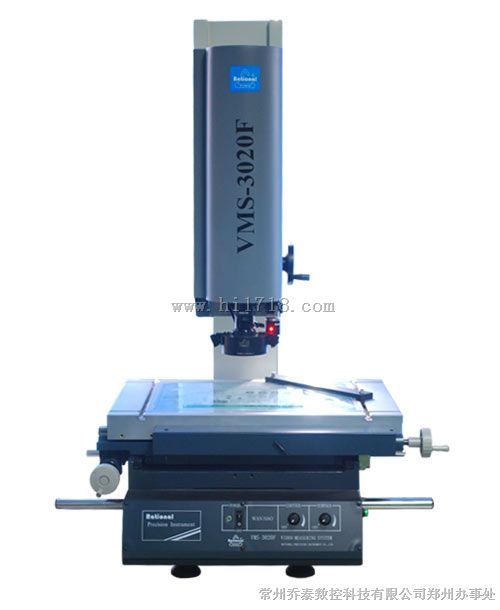

万濠VMS影像测量仪

该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

产品特点

仪器具体多种数剧处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统.

技术规格参数

仪器型号

VMS-2515G

工作台

金属台尺寸(mm)

450*280

玻璃台尺寸(mm)

306*196

运动行程序(mm)

250*150

仪器重量(kg)

120

外形尺寸(长*宽*高)mm

760*600*900

Z轴升降行程

150mm

工作距离

108mm

X、Y、Z数显解析度

0.5μm

X、Y坐标示值误差

(3+L/75) μm (L为被测长度，单位：mm)

影
像
系
统

摄像机：

彩色1/3〞CCD摄像机

视频总倍率：

33X--195X

变倍物镜倍率：

0.7X--4.5X

物方视场：

8.1mm--1.3mm (物方视场为对角线的长度)

表面光源与透射光源均用LED，亮度可调

电 源：

180V（AC） 260V（AC） 50Hz

功 率：

50 W（不包含电脑）

测量与瞄
准系统

VMS-F/Ⅰ(选)基本型

十字线产生器/DC3000/DC5000(二选一)/微型打印机(选购)

VMS-F/Ⅱ(选)快捷型

M2D/QIM3008软件/USB-302/客户自备电脑

VMS-F/Ⅳ(选)增强型

M2D/QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAE简易测头/电脑

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选)

16.5X--97.5X

16.2--2.6

8.3X--48.5X

32.4--5.2

189

标配

33X--195X

8.1--1.3

16.5X--97.5X

16.2--2.6

108

2X(选)

66X--390X

4--0.7

33X--195X

8.1--1.3

38

建议放置台: 载重需要 ≥350kg,尺寸(长宽X高)1000*600*500(mm)
