- 品牌/商标：ELGO
- 企业类型：贸易商
- 原产地：德国
| 品牌： | ELGO | 型号： | LMIX22 | 种类： | 位移 |
| 材料： | 金属 | 材料物理性质： | -- | 材料晶体结构： | -- |
| 制作工艺： | 集成 | 输出信号： | 数字型 | 防护等级： | IP67 |
| 线性度： | --（%F.S.） | 迟滞： | --（%F.S.） | 重复性： | --（%F.S.） |
| 灵敏度： | -- | 漂移： | -- | 分辨率： | 0.1mm 0.025mm 0.01mm 0.005mm |
概述：这一磁性长度测量系统 LMIX22 以 LMIX2 为基础。. 它扩展了已有的 LMIX 产品系列，并具有两个极大优点：
1. 分辨率根据表格可选
2. 传感器带有性参考信号
尽管其体积小，但是其传感器读头内已内置了电子读值元件。作为可选项，客户也可订购可垂直安装的 LMIX22；请
在订购时用可选项 L 明确标出（见订购代码）。在此须注意：此时，内置传感器电路板已转动 90°，因此水平安装
及测量不再可能！
LMIX22-007 传感器版本中，标志信号不再每 5mm 输出；而是只在MW-007 位置输出，MW-007 可作为可选项
订购。
产品特点
- 传感器/磁尺 安装距离 至 2.0 mm
- 差动 10... 30 V-HTL 或 5 V-TTL Line Driver 输出端
- 四倍分频下分辨率可变 (订购时需说明)
- 重复 +/- 1 增量
- 小读头，带内置读值电子元件
- 方波信号速度比输出
- 高分辨率下，距磁尺距离大
- 特殊解决方案可实现性标志脉冲 (LMIX22-007)
技术参数
|
测量原理 |
增量 |
|
信号输出 |
速度比 |
|
四倍分频下分辨率 |
根据订购说明 (无特殊说明时 0.01 mm) |
|
重复 |
+/- 1 增量 |
|
20 °C 下系统 μm |
+/- (25 + 20 x L) (L= 测量长度，米) |
|
至磁尺距离 |
2.0 mm |
|
电压 VDC |
5 VDC 或 10… 30 VDC |
|
误差 / 工作电压 |
5 VDC:+/- 2,5%, 驻波系数 <50mV |
|
电流消耗 |
5 VDC: 200 mA |
|
读值电子元件 |
内置 |
|
输出电平 |
5 V-TTL Line Driver 或 10.. 30 V_HTL |
|
输出轨道 |
A, A‘,B, B‘, Z, Z‘ |
|
输出端特性 |
推挽, 防持续短路 |
|
10 μm 分辨率下，各频道输出频率 |
TTL: 4.0 m/s 时 100 KHz |
|
输出电流 / 波段 |
20 mA |
|
运行速度 |
4.0 m/s (10 μm 分辨率下) |
|
参考零点 |
Z 和 Z‘ 信号的输出 |
|
参考信号 |
周期性，每 5 mm |
|
重复 |
+/- 1 增量 |
|
电缆长度 |
5V/5V-TTL = 10m |
|
信号电缆小曲率半径 |
60 mm |
|
运行温度 |
-10 ... +70 °C (-25 ... +85 °C 应要求) |
|
存放温度 |
-25 ... + 85 °C |
|
空气湿度 |
95 %, 未冷凝 |
|
传感器 机械数据 |
1.4 mm +/- 0.1 mm (磁尺结构 R-D) |
|
传感器外壳 |
压铸锌合金 |
|
防护等级 |
IP67 |
|
传感器尺寸 长 x 宽 x 高 |
30 mm x 12.5 mm x 25 mm |
|
安装朝向 |
水平 |
|
机械导轨 |
无 |
Englisch
Flyer
Flyer LMIX22
Manual
LMIX22

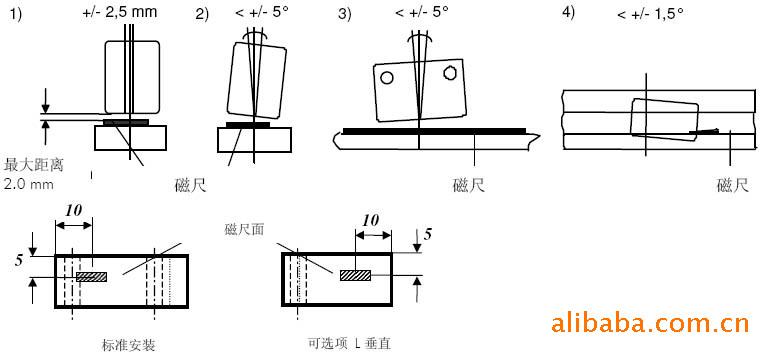

LMIX22安装

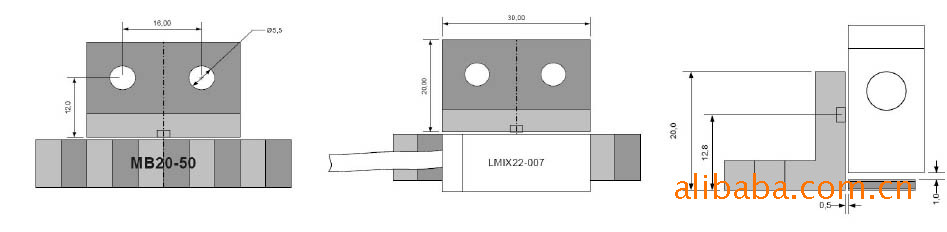

磁性角 MW MW-007 的安装 (可选项)

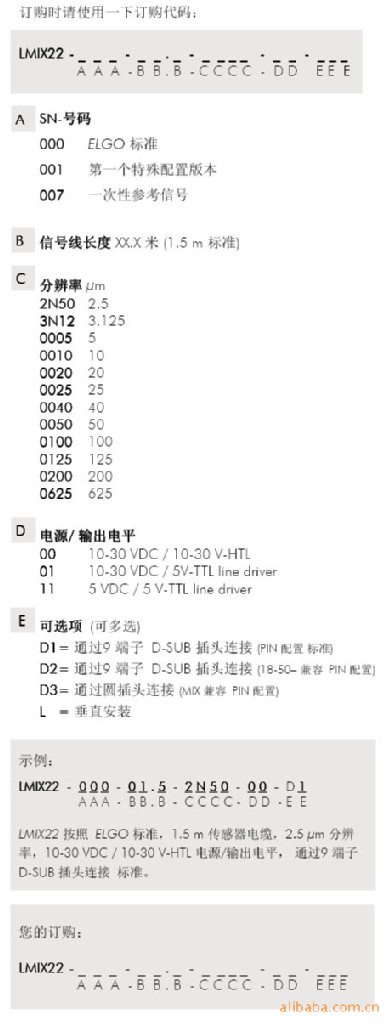

订购代码：
附件：
MB20 MB20-50 50-10 10-1-R LMIX22 适用磁尺
零脉冲磁角 MW MW-007 LMIX22-007 传感器版本适用的、带有内置零脉冲的磁角
Art. Nr.
磁条终端帽-10 mm 套 2个终端帽（10 毫米）和两个 M3 螺丝钉；
半径及直线部分的附加固定，
以及保护磁条末端
产品编号：
磁条终端帽 1个终端帽（10毫米）
产品编号：
