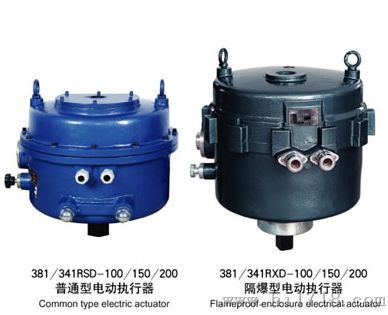

381RSD-100 381RSD-100电子式电动执行器

电源电压

AC220±10%，50HZ。

耗电功率（额定负载时）

规格A型执行器 50VA；规格B型执行器 150VA；规格C型执行器 220VA

输入信号

DC4～20mA或DC1～5V

输出信号

DC4～20mA（负载电阻500Ω以下）或DC1～5V

控制

基本误差：±1% ；回差≤1% ；死区≤1%

工作行程调整范围

“零点”±25%；“行程”20%～100%

防护等级

IP55

隔爆等级

Exd II BT4

过载保护

规格A、B型执行器可任选，规格C型系列执行器必配

机型

普通型（S型）执行器

隔爆型（X型）执行器

电源电缆

3芯S=1.5mm2

3芯S=1.5mm2 外径φ9±1

信号电缆

4芯S=1.5mm2

4芯S=1.5mm2 外径φ11±1

电缆引入口

2-PF(G1/2)

可安装保护套管PF3/4（G3/4）

环境条件

普通型（S型）执行器

隔爆型（X型）执行器

环境温度

无空间加热器-10℃～60℃

-10℃～40℃

有空间加热器-35℃～60℃

相对湿度

95%以下

45%～85%

环境气体

无腐蚀性气体

机械振动

1.5g以下

型号规格

输出力矩Nm

动作时间（S/90o）

转角

361RSA-02

20

8.5

0-90°

361RSA-05

50

17

361RSB-10
361RXB-10

100

18

361RSB-20
361RXB-20

200

36

361RSC-30
361RXC-30

300

24

361RSC-50
361RXC-50

500

42

361RSC-60
361RXC-60

600

48

361RSD-100

1000

30

361RSD-150

1500

38

361RSD-200

2000

46
