衬氟隔膜阀、G41F46衬氟隔膜阀

产品价格：: 电议

产品型号：: G41F46、衬氟隔膜阀、G41F46衬氟隔膜阀

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 上海远征阀门厂

所属地区：: 上海市

发布时间：: 2012/5/10 14:03:07

021-31263810 15300627007

陈工先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

上海远征阀门厂

免企业未认证证营业执照未上传

经营模式：工厂

所在地：上海市

进入商铺在线咨询

产品搜索

最新产品

: 电动真空球阀、GUD型电动真空球阀; 电议

: 调速蝶阀、DV942X调速蝶阀; 电议

: 蝶式止回阀、H76H蝶式止回阀; 电议

: 定水位阀、100A定水位阀; 电议

: 锻钢过滤器、GL11Y、GL61Y型锻钢过滤器; 电议

: 锻钢截止阀、J11Y锻钢截止阀; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

企业类型：制造商
原产地：上海

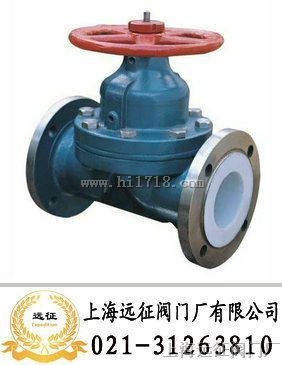

衬氟隔膜阀
衬氟隔膜阀
G41F46衬氟隔膜阀
衬氟隔膜阀-G41F46衬氟隔膜阀-衬氟隔膜阀-上海远征阀门厂有限公司

在2011年度企业大额捐赠上，有大量的资金流向国外，部分企业开始在国外开展捐赠和公益行动。在榜单上，天九儒商集团、银赛控股集团因向“中非工程”各捐赠1亿元上榜。

衬氟隔膜阀

型号：G41F46

口径：DN15-300

压力：0.1-1.6Mpa

连接形式：法兰

结构形式：隔膜式

密封结构：软密封

可选驱动：手动、蜗轮、气动、电动

材质可选：铸铁、铸钢、不锈钢

上海远征阀门厂有限公司

电话：

传真：

手机：

邮箱：

网址：https://www.51KHB.com

地 址：上海松江工业区10号

远征生产的衬氟隔膜阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用隔膜式，密封结构可选用软密封，压力范围PN0.1-1.6Mpa，公称通径为DN15-300mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非人士，欢迎您向本公司来电咨询。本公司有技术人员为您服务！技术部电话：

衬氟隔膜阀概述：
衬氟隔膜阀是一种特殊形式的、具有截断功能的阀门，其吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。

衬氟隔膜阀结构特点：
1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

衬氟隔膜阀基本型号：

手动	G41F₃	直流式	G45F₃
	G41F₄₆		G45F₄₆
气动	Q641F₃	电动	Q941F₃
	Q641F₄₆		Q941F₄₆

衬氟隔膜阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

衬氟隔膜阀技术规范：

设计标准 GB12239

结构长度 JB1688/GB12221

法兰标准 JB/T79-94

GB9113.1-26

检验试验 GB/T13927

驱动方式手动、电动、气动、
常闭型、常开型

衬氟隔膜阀主要外型和连接尺寸：

公称通径标准值参考值

DN(mm) NPS(inch) L D D₁ D₂ f b Z-фd d₀ H H1 WT(kg)

PN0.6MPa / PN1.0MPa

15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5

20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4

25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5

32 1₁/4 160 135 100 78 2 18 4-ф18 120 125 150 8

40 1₁/2 180 145 110 85 3 18 4-ф18 140 135 175 11

50 2 210 160 125 100 3 20 4-ф18 140 155 195 14

65 2₁/2 250 180 145 120 3 20 4-ф18 200 170 200 23

80 3 300 195 160 135 3 22 4-ф18 200 200 255 29

100 4 350 215 180 155 3 22 8-ф18 280 270 325 46

125 5 400 245 210 185 3 24 8-ф18 320 335 405 70

150 6 460 280 240 210 3 24 8-ф23 320 370 450 95

200 8 570 335 295 265 3 26 8-ф23 400 480 600 170

250 10 680 390 350 320 3 28 12-ф23 500 545 620 270

300 12 790 435 395 362 4 24 12-ф23 500 585 680 320

PN1.6MPa

15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4

20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5

25 1 160 115 85 65 2 16 4-ф14 140 125 140 6

32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9

40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12

50 2 230 160 125 100 3 20 4-ф18 160 160 200 15

65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24

80 3 310 195 160 135 3 22 8-ф18 200 205 260 30

100 4 350 215 180 155 3 24 8-ф18 280 275 330 48

125 5 400 245 210 185 3 26 8-ф18 320 340 410 75

150 6 480 280 240 210 3 28 8-ф23 320 375 460 105

200 8 600 335 295 265 3 30 12-ф23 400 485 605 182

250 10 730 405 355 320 3 32 12-ф25 500 550 625 295

300 12 850 460 410 375 4 34 12-ф25 500 590 685 345
