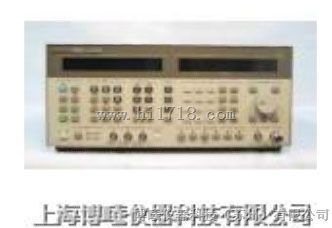

名称: 信号发生器
型号: 8664A
厂商: HP/AGILENT 简单介绍
详细说明:*频率范围为3GHz *噪声和寄生信号 *调幅、调频和脉冲调制 *的额定泄漏（可选用） *具有复杂波形的内部调制源 *现场维修和校准 Agilent 8664A适合于配用选件004（低噪声增强）进行信道外接收机测量，或者配用选件008（脉冲调制）进行雷达测试。宽带调频和可选用的脉冲调制调频速率达2MHz和峰值频偏达20MHz适合于许多应用，如速率较高的数字通信。还可以利用通/断比>80dB和上升/下降时间<5ns的可选用的脉冲调制器。脉冲宽度和延迟可从内部在50ns与999ms之间调节，无需外部脉冲发生器。 信号发生器的详细介绍
Agilent 8664A|HP8664A|HP8664A 3G信号发生器100kHz-3GHz 技术指标
频率范围 0.1-3000 MHz
分辨率 0.01Hz
时基稳定度×fc<100
转换速度（典型值） ms(选件004）
内部基准振荡器
输出：10 MHz，>0.15 Vrms(至50Ω）；（IES）>1Vrms(至50Ω）
时基稳定度
标准时基 高稳定度（选件001）
老化率 1.5×10^-8/日 3×10^-10/日
温度影响 7×10^-10 6×10^-10
电源电压影响 2×10^-10 1×10^-10
频谱纯度
SSB相位噪声：在1 GHz处（20kHz偏离）
非谐波（偏离>10kHz)
谐波
分谐波
剩余调频在1 GHz处：0.3-3 kHz
后检波带宽
-117 dBc/Hz，-134 dBc/Hz(选件004）
<-100 dBc,187.5-2060 MHz
<-90dBc,2060-6000^1 MHz,0.1-187.5 MHz
<-30 dBc,输出≤+10dBm
<-75 dBc,0.1-1500 MHz
<-40 dBc,1500-3000 MHz
<7.5 Hz(有效值）,<-1.2 Hz(有效值）（选件004）
输出电平
范围 +13~-139.9dBm，+9 dBm(选件008）
分辨率 0.1dB
±1dB,输出≥-119.9 dBm,1-1000 MHz
±1.5 dB,输出≥-119.9 dBm,1000-3000 MHz
±2dB,输出≥-119.9 dBm
>3000^1 MHz,<1 MHz
反向功率保护 25W^2,0.1-2060MHz;1 W,>2060^1 MHz
幅度调制
调制深度：（在≤+7 dBm 处） 0-100%
分辨率 0.1%
带宽（3dB)≤+7 dBm dc->10 kHz,>10 MHz 直到90%调制深度为±（设定值的6%+1%）
：1 kHz 速率
失真：调制深度30%，1kHz 速度 4%
频率调制
峰值频偏 20 MHz,3000-6000^1kHz;
（每下降一个倍频程，频偏减半） 10MHz,1500-3000 kHz
分辨率 设定值的2.5%
带宽（3 dB) dc-800 kHz
调频时的载频 设定值的±0.6%
指示器 ±9%,速率〈20 kHz;
<1%,速率20 Hz-20 kHz
失真
脉冲调制 选件008
通/断比 >80 dB
上升/下降时间，10%-90% <8 ns
重复速率 dc-10 MHz
内部宽度/延迟 可变，50 ns-1 s
内部调制源
波形和速率 正弦波，高斯白噪声（0.1Hz-400 kHz)、三角波、锯齿波、方波（0.1 Hz-50 kHz)
频率
输出电平（至600 Ω） 与时基相同 1 Vpk,
输出分辨率 2 mVpk
频率扫描
数字扫描 在整个频率范围作数字步进扫描，线性/对数选择，扫描时间0.5-1000s
标记/Z轴输出 可利用3个标记/Z轴输出额定+5V/X轴输出额定0-10 V在载频上
相位连续扫描 可利用40MHz的扫宽，扫描时间20 ms-10s
远程编程
接口 Agilent -IB(IEEE 488,2-1987)Agilent系统语言（Agilent-SL）。除功率外，所有功能皆可控制
控制语言
IEEE-488功能 SH1，AH1，T6，TEO，L4，LEO，SR1，RL1，PPO，DC1，DTO，CO，E2
一般指标
电源要求 100V，120V，220V或240V±10%，48-440Hz,500 VA
工作温度 0°-55℃
泄漏 传导和辐射干扰满足MIL-STD-461BRE0〈None>2和FTZ 1046标准
校准间隔期 推荐为3年（MTBC）
重量 Agilent 8664A：35kg(78磅）
尺寸 177mm(高）×426mm(宽）×624mm(长）（7英寸×16.8英寸×24.6英寸）（选件010的长度增加35mm(1.4英寸） |
