- 产品品牌：
- 泰仕Tes

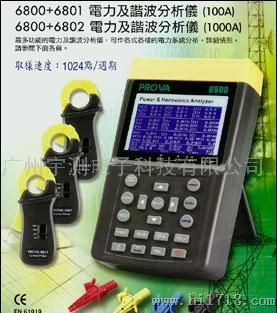

波分析仪PROVA6800+6802简介
谐波分析仪PROVA6800+6802 适用各种电力系统 (三相四线、三相三线、单相两线、单相三线) 电流电压都是真均方根值 (True RMS) 电流1000安培
谐波分析仪PROVA6800+6802详细参数
- 适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
- 电流电压都是真均方根值 (True RMS)
- 真实功率，瓦特 (W，KW，MW，GW)
- 视在功率 (VA，KVA，MVA)，虚功率 (VAR，KVAR，MVAR)
- 功率因素 (PF)，相角 (Φ)
- 瓦特小时，耗电度数 (WH，KWH，KVARH，PFH)
- 电流测量从0.1mA到1000A，可测小型IT待机耗电量到大型电力系统的需求
- 一个画面同时显示35个三相四线的电力参数
- 可设定CT比(1 to 600) 与PT 比 (1 to 3000)
- 同时显示电压与电流波形，以了解两者关系
- 显示系统平均需求 (平均耗电量AD用W，KW，MW表示)
- 显示系统需求(需求MD用W，KW，MW表示，使用者可设定评估时间)
- 电流电压 (V123 and I123)谐波分析可高达99次
- 一个画面同时显示波形与50个谐波
- 高速度取样速度(每周期1024点)来确实显示波形，并指出峰值
- 谐波总量百分比 (%THD-F) 分析
- 图标各种电力系统相位图(Phasor Diagram)，以了解各相间的电压电流关系
- 可侦测电压瞬间不稳，记下28个发生点 (时间+几个周期)，使用者可设定上下限百分比 (%)
- 显示三相电压不平衡比值 (VUR)
- 显示三相电压不平衡因百分比 (d0% , d2%)
- 显示中性线不平衡的电流 (In)
- 512K的记忆容量，可纪录三相四线系统17000笔资料，使用者可设定定时记录的时间 (1到6000秒)
- 可实时输出波形、电力系统参数或100个谐波等资料
- 带有背光的大型点矩阵LCD显示
- 光学式RS-232C接口
| 范围 | 分辨率 | 读值准确度 (6801) | 读值准确度 (6802) |
| 100.0 – 999.9 W | 0.1W | ±1% ± 8dgts | ±1% ± 8dgts |
| 1.000 – 9.999 KW | 0.001 KW | ±1% ± 8dgts | ±1% ± 8dgts |
| 10.00 – 99.99 KW | 0.01 KW | ±1% ± 8dgts | ±1% ± 8dgts |
| 100.0 – 999.9 KW | 0.1 KW | ±1% ± 8dgts | ±1% ± 8dgts |
| 1000 – 9999 KW | 1 KW | ±1% ± 8dgts | ±1% ± 8dgts |
| 0.000MW – 9.999MW | 0.001MW | ±1% ± 8dgts | ±1% ± 8dgts |
| 范围(Model 6801) | 范围(Model 6802) | 分辨率 | 读值准确度 |
| 0.0 – 999.9mA | ─ | 0.1mA | ± 0.5% ± 8dgts |
| 0.0 – 9.999A | ─ | 0.001A | ± 0.5% ± 8dgts |
| 0.00 – 60.00A | 0.00 – 99.99A | 0.01A | ± 0.5% ± 8dgts |
| 60.0 – 100.0A | 0.0 – 999.9A | 0.1 A | ± 0.5% ± 8dgts |
| 范围 | 分辨率 | 读值准确度 | 范围 | 分辨率 | 读值准确度 |
| 3V – 250V | 0.1V | ± 0.5% ± 8dgts | 250V – 600V | 0.1V | ± 0.5% ± 8dgts |
| 范围 | 分辨率 | 百分比%读值准确度 | 分辨率 | 大小读值准确度 |
| 50V – 600V | 0.1% | ±1.0% | 0.1 V | ±1.0% ± 0.8V |
| 范围(6801) | 范围(6802) | 分辨率 | 读值准确度(%) | 分辨率 | 读值准确度 |
| 0.0 – 999.9mA | ─ | 0.1% | ±1.0% | 0.1mA | ±1.0% ± 0.8mA |
| 0.0 – 9.999A | ─ | 0.1% | ±1.0% | 1mA | ±1.0% ± 8mA |
| 0.00 – 60.00A | 0.00 – 99.99A | 0.1% | ±1.0% | 0.01A | ±1.0% ± 0.08A |
| 60.0 – 100.0A | 0.0 – 999.9A | 0.1% | ±1.0% | 0.1A | ±1.0% ± 0.8A |
功率因素(PF) 相角(Φ)
| 范围 | 分辨率 | 读值准确度 | 范围 | 分辨率 | 读值准确度 |
| 0.00 – 1.00 | 0.01 | ± 1.5%° ± 8dgts | -180° to 180° | 0.1° | ± 1° ± 2 dgts |
谐波总量百分比(%THD-F,1到99次谐波)
| 范围 | 分辨率 | 读值准确度 |
| 0.0 – 999.9 % | 0.1% | ± 1.0% ± 8digits |
| 钩部直径Φ(6801)：约30mm | |
| 钩部直径Φ(6802)：约55mm(approx.), 64 X 42mm(Bus Bar) | |
| 电池规格：1.5V SUM-3 x 8 | |
| 显示：带有背光的大型点矩阵LCD | 耗电量：约140mA |
| 外部直流电源：直流12V的变压器(为了操作安全，一定要有600V耐压保护) | |
| 每周期取样速度：1024 | LCD显示更新速度：1 times / sec. |
| 操作温度：-10C to 50C | 操作湿度：< 85% relative |
| 储存温度：-20C to 60C | 储存湿度：< 75% relative |
| 重量：(6800)：1160g (包括八个电池) | |
| 重量：(6801)：200g | |
| 重量：t (6802)：600g | |
| 尺寸：(6800)：257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) | |
| 尺寸：(6801)：210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) | |
| 尺寸：t (6802)：244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) | |
| 附件：四条测试棒与四个鳄鱼夹，携带用背袋x1，说明书x1，电池1.5V x 8 | |
谐波分析仪PROVA6800+6802销售和售后服务
1.一年有限责任质保。
2.本公司售出的每台仪器都经过质量检验程序,本公司保证产品在原料和制造过程中没有缺陷.如果出现工作异常情况,请在保修期内交于本公司进行维修,如果证明仪器存在缺陷,我们将提供维修或替换服务.但由于用户本身造成的损坏(如错误操作,不恰当接触,工作环境不符合设计要求,错误维修和非权威校正等)不属于保证范围之内.当有证据表明仪器已经被调节或被腐蚀过度造成损坏,以及由于电.热.水或震动所造成的损坏不适用于保修条款.公司对使用错误或超出该仪器所设计工作范围的操作造成的损坏不承担责任.
3.此售后服务只适用于原始购买,需要提供原始发票副本,有时需要支付小额服务费用.
4.邮寄所需的运费,保险费用由用户承担,同时要使用合适的包装以避免运输过程中发生损坏.
谐波分析仪PROVA6800+6802其他信息
品牌：PROVA
