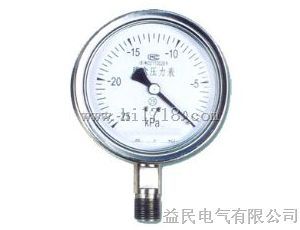

压力表概述膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。压力表结构原理仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。型号命名YE-100 YE-150压力表技术参数● 标度范围、度等级及重量
● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中有腐蚀仪表的有害气体。
● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
● 导（测）压系统及外壳等主要件的材质
外形尺寸单位：mm
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。型号命名YE-100 YE-150压力表技术参数● 标度范围、度等级及重量
| 型号 | 标度范围KPa | ||||
| 正压 | 负压 | 正负压 | 度等级 | 重量kg | |
| YE-100 YE-150 | 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 | -1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 | -0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 | 2.5 | 0.5 |
● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
● 导（测）压系统及外壳等主要件的材质
| 件名称 | 材料牌号 |
| 接头 | 黄铜HPb59-1 |
| 膜盒 | 锡青铜QSn6.5-0.1 |
| 齿轮传动机构 | 铜HPb59-1 |
| 表壳、罩壳 | 冷轧钢板 |
| 型号 | D | H | L | d | h | □S |
| YE-100 | φ100 | 90 | 20 | M20×1.5 | 17 | □22 |
| YE-150 | φ150 | 118 | 20 | M20×1.5 | 17 | □22 |
