- 品牌/商标：良泰
- 企业类型：制造商
- 原产地：杭州富阳
气动调节阀分气动薄膜调节阀和气动活塞式调节阀，它是以压缩空气为动力源，以薄膜式或活塞式气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单、反应快速、且本质安全、不需另外再采取防爆措施。气动调节阀的成本也相对于电动调节阀要低,在化工、石化等领域，气动调节阀有着电动调节阀不可比拟的优势。

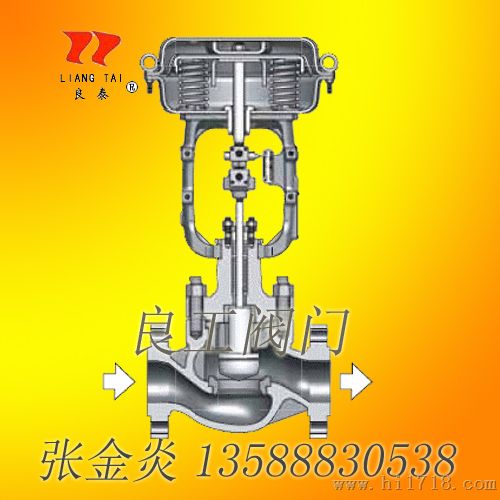

ZXPW气动波纹管密封调节阀，由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成，电多弹簧执行机构高度低、重量轻、装备简便。气动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性高，符合IEC534-1-1976标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管调节阀也可用在真空的场合
■ ZXPW气动波纹管密封调节阀主要技术参数
● 阀体
| 阀体形式 | 直通铸造球型阀 |
|---|---|
| 公称通径 | DN25～300mm |
| 公称压力 | PN 1.6、2.5、4.0、6.4MPa |
| 法兰标准 | GB/T9113、 JB/T79 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 | 单座柱塞型、笼式导向型、套筒平衡式阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
■ ZXPW气动波纹管密封调节阀主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
