产品品牌：: 新华

产品型号：: D41W- 2.5C

◆用途及特点：通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、治金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操务矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度及其腐蚀性介质等。 ◆主要技术参数： ◆主要零件材质：

零件名称	材料
阀体	不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

公称通径	DN	50-4000
公称压力	PN(Mpa)	0.05 0.25 0.6
试验压力	密封试验	0.075 0.375 0.9
	强度试验	≤3％泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、
	气传动、电传动

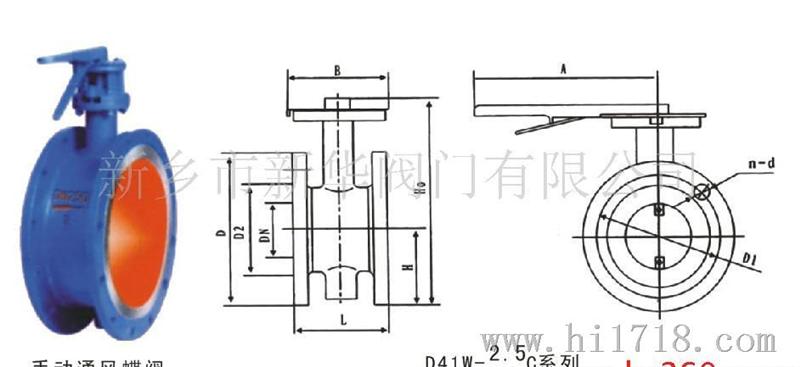

◆D41W- 2.5C系列连接尺寸(手动）:

DN	外形尺寸（参考值）					连接尺寸
DN	外形尺寸（参考值）					0.25MPa 0.6MPa
	L	H	HO	A	B	D D1 D2 n-d				D D1 D2 n-d
50	80	70	215	270	65	140	110	88	4-14	140	110	88	4-14
65	80	80	235	270	65	160	130	108	4-14	160	130	108	4-14
80	80	95	263	270	65	190	150	124	4-18	190	150	124	4-18
100	80	105	83	270	65	210	170	114	4-18	210	170	144	4-18
125	80	120	313	310	65	240	200	171	8-18	240	200	174	8-18
150	80	132	338	310	65	265	225	199	8-18	265	225	199	8-18
200	140	160	593	165	183	320	280	254	8-18	320	280	254	8-18
250	140	187	650	165	283	375	335	309	12-18	375	335	309	12-18
300	170	220	715	165	283	440	395	363	12-22	440	395	363	12-22
350	170	245	814	175	334	490	445	413	12-22	490	445	413	12-22
400	190	270	863	175	334	540	495	463	16-22	540	495	463	16-22
450	190	297	918	175	425	595	550	518	16-22	595	550	518	16-22
500	190	322	1016	210	425	645	600	568	20-22	645	600	568	20-22
600	210	377	1128	210	125	755	705	667	20-26	755	705	667	20-26
700	210	430	1233	210	425	860	810	772	24-26	860	810	772	24-26
800	210	487	1344	210	425	975	920	878	24-30	975	920	878	24-30
