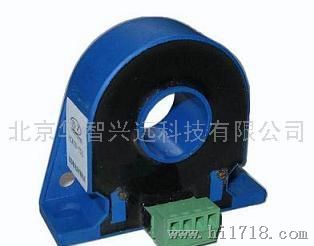

HCA-YS1系列直流漏电流传感器

产品品牌：

华智

HCA-YS1系列直流漏电流传感器的初、次级之间是绝缘的，可用于直流漏电监测系统，电流差值测量。

电气参数
HCA10-YS1　   　HCA20-YS1 　  　HCA30-YS1
　　　　　　　　　　　　 HCA40-YS1　　   　HCA50-YS1
额定输入电流　　10　　 　 20　　　 　30　  　　　40　　    50　　    mA
测量电流范围　　20　　 　 40　　　 　60　　    　80　　   100　   　 mA
额定输出电压　　　　　　　　　　　　　　　　　   ±5±0.5% 　  　　   V
电源电压　　　　　　　　　　　　　　　　　　　　 ±15±5%　           V
失调电压　　　　　　                           　30　　　　　 　  　 mV
失调电压漂移　　　　　　　　　　　　　　　　　 　≤±1            mV/℃
线性度　　　　　　　　　　　　　　　　　　　　 　≤0.5              %FS
响应时间　　　　　　　　　　　　　　　　　　   　≤20                mS
绝缘电压　　　  　50HZ，1min　　　 　　　　　　　2.5                 KV
工作温度　　　　　　　　　　　　　　　　 　　  　-10～+70            ℃
储存温度　　　　　　　　　　　　　　　　　　   　-25～+85            ℃

使用说明
1、当待测电流从传感器穿过，即可在输出端测得一一对应的电压大小。
　（注意：错误的接线可能导致传感器损坏）
2、传感器的输出幅度可根据用户需要进行适当调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4、可按用户要求提供PCB电路板式安装方式。
