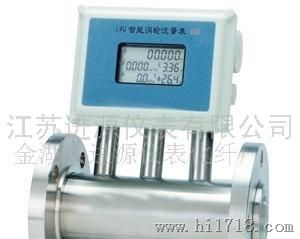

气体涡轮流量计

产品品牌：

嘉怡

产品型号：

LWQ

类型：

其它

测量范围：

- m3/h

类型	气体涡轮流量计	测量范围	0-3000（m3/h）
等级	0.2	公称通径	0-300（mm）
适用介质	气体

 仪表类 >> 流量仪表 >> 气体涡轮流量计       气体涡轮流量计    产品说明：   1．概述LWQ系列气体涡轮流量计是吸取了国内外流量仪表技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高、高性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该产品经爆产品质检部门按GB3836.2000《性气体环境用电气设备部：通用要求》，GB3836.2-2000《性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《性气体环境用电气设备第4部分：本质型“i”》标准检验合格，爆标志为ExdⅡBT6(隔爆型)、ExiaⅡ6（本安型）。 适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别性气体混合物的0（本安型）1、2区危险场所。2．产品特点n          专为燃气计量设计，高灵敏度，高性n          优质轴承，使用寿命长n          计量室与通气室隔，了仪表的性n          可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值n          流量范围宽（Qmax/Qmin≥20:1)，重复性好，高（可达1.0级），压力损失小，始动流量低，可达0.5 m3/hn          智能化仪表系数多点非线性修正n          内置式压力、温度传感器，性能高、结构紧凑、外形美观n          仪表具有爆及护功能，爆标志为ExdⅡBT6、ExiaⅡ6， 护等级为IP65n          系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上n          仪表系数、累计流量值掉电十年不丢3．技术参数：3．1  基本参数：3．1．1 表1型号规格 公称通径（mm） 流量范围（m3/h） 始动流量（m3/h） 工作压力（MPa） 安装形式 LWQ-25 25 （1"） 1-40 0.6 4.0 法兰（螺纹） LWQ-40 40 （1.5"） 2-60 0.8 4.0 法兰（螺纹） LWQ-50 50 （2"） 2.5-100 1 4.0 法兰 LWQ-80 80 （3"） 5-150 2.5 1.6 法兰 LWQ-100 100（4"） 6-300 2.5 1.6 法兰 LWQ-150 150（6"） 8-600 4 1.6 法兰 LWQ-200 200（8"） 12-1000 8 1.6 法兰 LWQ-300 300（12"） 25-3000 16 1.6 法兰 3．1．2 等级：1.0级 , , 1.5级3．1．3  使用条件：· 环境温度：-30℃～+60℃；· 大气压力：86KPa～106KPa；· 介质温度：-30℃～+80℃；· 相对湿度：5%～95%3．2  电气性能指标：表2型号规格 显示、输出方式 供电电源 LWQ 电压脉冲低电平≤1V，高电平≥5V，三线制 DC12V-24V LWQ－A 电流输出：4～20mADC，两线制 DC24V LWQ－B 具有多点修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下：Q    XXXX    四位瞬时流量（m3/h）XXXXXXXX    八位累计流量（m3）注：累计流量自00.000000开始计数，自动扩大显示，记至999999.99。累计流量值可清，仪表系数、累计流量值掉电十年不丢。 3.2V10AH锂电池供电 LWQ－C 在LWQ-B（现场显示型）基础上加装4, －, , , , 20mADC电流输出 DC24V LWQ－D 在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 3.2V10AH锂电池或DC24V 3．3 型号与规格：表3型 号 说 明 LWQ □ □ □  仪表类型 无     基本型，脉冲输出 A 电流输出型 B 现场显示型 C 显示输出型（现场显示 + 电流输出） D 温压补偿型 仪表口径 25 25mm 40 40 mm 50 50 mm 65 65 mm 80 80 mm 100 100 mm 150 150 mm 200 200 mm 250 250 mm 300 300 mm 传感器材质 无 基本材质，优质铝合金。（耐压：1.0MPa） S 不锈钢材质。（高压腐型） 例如，型号为：LWQ－C－50－S的气体涡轮流量计，表示：仪表口径为50mm，显示、输出方式为现场显示加电流输出，传感器材质为不锈钢的高压气体涡轮流量计。4．外形尺寸流量计外形如图所示，具体尺寸见表4 注：图中所示为温压补偿型仪表外形。    同口径型号仪表传感器部分以及整机高度尺寸一致。表4型号 通径mm L B H K n d 螺栓规格 常规耐压MPa LWQ-25 25 170 115 236 85 4 φ14 M12×50 4.0 LWQ-40 40 200 150 266 110 4 φ18 M16×55 LWQ-50 50 220 165 285 125 4 φ18 M16×60 LWQ-65 65 235 185 300 145 4 φ18 M16×65 1.6 LWQ-80 80 280 200 319 160 8 φ18 M16×70 LWQ-100 100 330 220 337 180 8 φ18 M16×80 LWQ-150 150 450 285 395 240 8 φ22 M20×80 LWQ-200 200 550 340 448 295 12 φ22 M20×90 LWQ-250 250 700 403 495 355 12 φ26 M24×90 LWQ-300 300 800 460 548 410 12 φ26 M24×100
