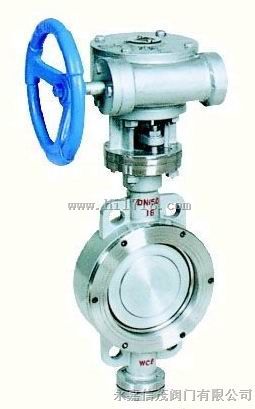

蜗轮对夹式硬密封蝶阀产品概述 | 我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 |
蜗轮对夹式硬密封蝶阀特点 1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长． 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。 蜗轮对夹式硬密封蝶阀主要技术参数 | 公称通经DN（mm) | 50～2000 | | 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 | | 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | | 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | | 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | | 泄漏率 | 符合GB/T13927-92标准 | | 驱动方式 | 蜗轮传动、电动、气动、液动 |
蜗轮对夹式硬密封蝶阀主要零部件材料 | 零件名称 | 材料 | | 阀体 | WCB、合金钢、不锈钢、QT450-10 | | 蝶板 | WCB、合金钢、不锈钢、QT450-10 | | 阀轴 | 2Cr13不锈钢、合金钢 | | 密封圈 | 不锈钢圈 | | 填料 | 柔性石墨 |
蜗轮对夹式硬密封蝶阀采用标准 | 制造标准 | JB/T8527-97 | | 法兰标准 | GB9113-2000 | | 结构长度标准 | GB12221-89 | | 检验标准 | GB/T13927-92 |
D373H-10/16/25/蜗轮对夹式硬密封蝶阀主要外形连接尺寸（单位:mm）公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | | 1.0MPa | 1.6MPa | 2.5MPa | | L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | | 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 | | 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 | | 80 | 49 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 | | 100 | 56 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 | | 125 | 64 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 | | 150 | 70 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 | | 200 | 71 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 | | 250 | 76 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 | | 300 | 83 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 | | 350 | 92 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 | | 400 | 102 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 | | 450 | 114 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 | | 500 | 127 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 | | 600 | 154 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 | | 700 | 165 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 | | 800 | 190 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 | | 900 | 203 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 | | 1000 | 216 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 | | 1200 | 254 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
蝶阀定货须知：
一、①需采购的信茂硬密封蝶阀产品名称与型号②硬密封蝶阀口径③硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定信茂公司的硬密封蝶阀型号，请按硬密封蝶阀型号直接向我司销售部订购()
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信茂阀门为您审核把关。
