- 产品品牌：
- 恒思盛大
- 产品型号：
- WDW-100KN
|
微机控制电子试验机都有工程师现场安装调试，包教包会，一般都是货到24小时内有专门的技术人员现场安装调试，调试完毕需方签署调试合格书，人员方可返回！

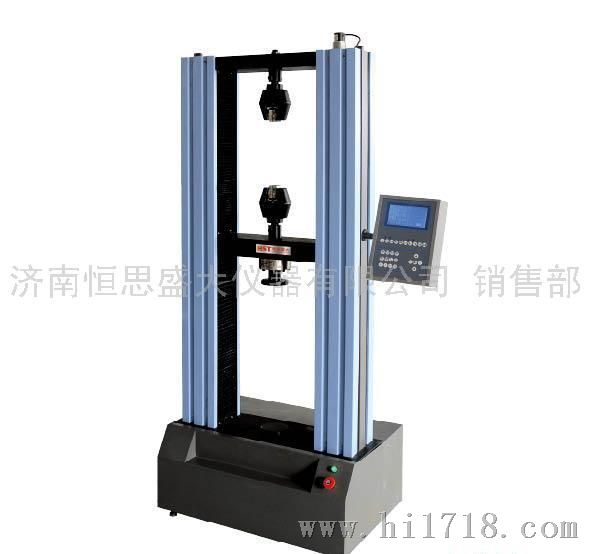

WDW系列微机控制电子试验机本试验机是根据GB/T2611-2007《试验机通用技术要求》和《电子式试验机》GB/T 16491-1996标准制造。适用标准：国标、ASTM、等国内外标准。本机外形美观、操作方便、性能稳定可靠。
主要技术指标
1. 试验力：100KN
2. 试验机等级: 1级
3. 试验力示值允许误差极限：示值的±1%以内
4. 负荷测量范围：满量程的2%～100%FS
5. 位移示值极限误差：示值的±1%以内
6. 位移分辨率：0.01mm
7. 位移速度调节范围：0.01-300mm/min
8. 位移速率控制：速率≥
9. 有效试验宽度：450mm
10. 有效拉伸空间距离：0-700mm
11. 设备主机外形尺寸（长×宽×高）：820×610×2050（mm）
12. 软件及用户界面：WINDOWSXP操作环境下的软件和交互式人机对话操作界面
13. 试验过程及测量、显示、分析、控制等均由微机完成
14. 试样破坏后，移动横梁自动停止移动（或自动返回初始位置）
15. 具有程控和机械两级限位保护
16. 当负荷超过额定值3～5%时，自动停机
17. 供电电源：220V，50Hz，1500W
18. 设备净重：720Kg
四、 试验机主机配置
l 100kN高强度主机一台（门式框架结构,整机全喷塑处理）
l 高光电编码器一只
l 台湾东元高交流伺服调速系统及交流伺服调速电机各一套
l 台湾ABBA高精密滚珠丝杠副两套
l 高圆弧同步减速系统一套
l 应用进口应变片的100kN高轮辐传感器一支
l 试验机专用拉伸辅具一套含
² 圆试样夹持范围(mm):Φ4-Φ9,Φ9-Φ14, Φ14-Φ21
² 扁试样夹持范围(mm):0-7,7-14,14-21
l 试验机专用压缩辅具一套
l 戴尔品牌计算机一台（双核）
l HP彩色喷墨打印机一台
l 试验机专用试验测控卡一套
l WINDOWS98/2000/XP操作环境下的MaxTest试验机专用软件一套
以上参数仅供参考，如有改动恕不另行通知！产品以公司实物为准！ 1)电路简介
AD800全数字数据测控采集卡是基于PCI接口的微机内置式PCI试验卡，符合PCI2.1规范。该卡可直接插入微机的任一PCI插入槽中，通过简单的连线，直接连接到试验机，即可实现微机自动测量与控制，真正做到即插即测。AD800试验卡集程控放大、A/D转换、数字量I/O、计数及脉宽（PWM）、方波发生（SWP）等功能于一体，其系统结构可靠简洁，并且具有十分良好的互换性。
2)技术性能
l 全系统采用数字化设计，安全、稳定、可靠、高
l 全系统无任何可调器件，数字调零和测控参数自动标定
l 系统集成CPLD运算器件，具备高速运算能力，实时处理数字信号
l 本系统采用PCI2.1总线标准，易扩展、易升级而且做到“即插即用”
l 集成4档精密仪用程控放大器，自动换档
l 自动检零
l 通道分辨力0.0005%或相当于±200,000码
l 各档示值分辨率0.01-0.05%FS
l 采集速率400点/秒，典型50点/秒
七、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年（供应商另有延期规定的除外），在三包期内，供货方对设备出现的各类故障及时服务维修。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
八、验收及售后服务：
1、设备安装、调试、验收合格后，供方应对操作人员进行设备的操作和维护的培训
2、设备在调试验收合格后，保修12个月，保修期满后负责长期维修服务。
3、设备安装、调试完成后，按有关国际、国家标准对设备进行验收。
4、长期提供设备咨询、调试服务。 |
