- 产品品牌：
- 里博
- 产品型号：
- TT230
- 测量范围：
- 0～1250um

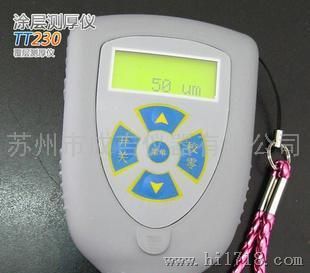

TT230涂层测厚仪
- TT230涡流测厚仪|氧化膜测厚仪是一种超小型测量仪，它能快速、无损伤、精密地进行非磁性金属基体上非导电覆盖层厚度测量；可广泛用于制造业、金属加工业、化工业、商检等检测领域；该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。
符合以下标准：
- GB/T 4957-1985 涡流方法；
- JJG 818-93 《电涡流式测厚仪》；
- JB/T8393-1996磁性和涡流覆层测厚仪。
TT230涂层测厚仪功能与特点
- 采用了涡流测厚法，可无损伤地测量非磁性金属基体上非导电覆盖层的厚度
（如铜、铝、锌、锡等基底上的珐琅、橡胶、油漆镀层）； - 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修正；
- 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
- 具有两种工作方式：直接方式(DIRECT)和成组方式(Appl)；
- 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据；
- 设有五个统计量：平均值、值（MAX）、小值（MIN）、测试次数（NO．）、标准偏差；
- 具有米、英制转换功能；
- 具有打印功能，可打印测量值、统计值；
- 具有欠压指示功能；
- 操作过程有蜂鸣声提示；
- 具有错误提示功能；
- 具有自动关机功能。
TT230涂层测厚仪技术参数
- 测头类型：N
- 测量原理：电涡流
- 测量范围： 0-1250um | 0-40um(铜上镀铬)
- 低限分辨力：1μm(10um以下为0.1um)
- 探头连接方式：一体化
- 示值误差：
- 一点校准(um)：±[3%H+1.5]
- 两点校准(um)：±[（1%~3%）H+1.5]
- 测量条件：
- 小曲率半径(mm)：凸3 | 凹10
- 基体小面积的直径(mm)：ф5
- 小临界厚度(mm)：0.3
- 温湿度：0~40℃ | 20%RH～90%RH
- 统计功能：平均值、值（MAX）、小值（MIN）、测试次数（NO．）、标准偏差
- 工作方式：直接方式(DIRECT)和成组方式(Appl)
- 测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）
- 上下限设置：无
- 存储能力：15个测量值
- 打印/连接计算机：可选配打印机/能连接电脑
- 关机方式：自动
- 电源：二节3.6V镍镉电池
- 外形尺寸：150×55.5×23mm
- 重量：150g
TT230涂层测厚仪标准配置
- 主机；
- 铝基体；
- 标准片一套；
- 充电器；
- 使用说明书。
TT230涂层测厚仪可选配件
- TA230打印机。
TT230涂层测厚仪其它说明
涂层测厚仪·探头参数表
| 探头 | F400 | F1 | F1/90 | F10 | N1 | CN02 | |
| 工作原理 | 磁感应 | 电涡流 | |||||
| 测量范围（um） | 0-400 | 0-1250 | 0-10000 | 0-1250(铜上镀铬0-40um) | 10-200 | ||
| 低限分辨力(um) | 0.1 | 0.1 | 10 | 0.1 | 1 | ||
| 示值误差 | 一点校准(um) | ±[3%H+1] | ±[3%H+10] | ±[3%H+1.5] | ±[3%H+1] | ||
| 两点校准(um) | ±[(1～3)%H+0.7] | ±[(1～3)%H+1] | ±[(1～3)%H+10] | ±[(1～3)%H+1.5] | - | ||
| 测量条件 | 小曲率半径(mm) | 凸 1 | 凸1.5 | 平直 | 10 | 3 | 平直 |
| 基体小面积的直径(mm) | ф3 | ф7 | ф7 | ф40 | ф5 | ф7 | |
| 小临界厚度(mm) | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 无限制 | |
涂层测厚仪·探头选择参考表
| 基体与覆盖层 | 有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) |
非磁性的有色金属覆盖层 (如:铬、锌、铝、铜、锡、银等) |
|||
| 覆盖层厚度 不超过100µm |
覆盖层厚度 超过100µm |
覆盖层厚度 不超过100µm |
覆盖层厚度 超过100µm |
||
| 磁性金属 如 铁、钢 等 |
被测面积的直径 大于30mm |
F400 型测头 0～400µm F1 型测头 0～1250µm |
F1 型测头 0～1250µm F10 型测头 0～10mm |
F400 型测头 0～400µm F1 型测头 0～1250µm |
F1 型测头 0～1250µm F10 型测头 0～10mm |
| 被测面积的直径 小于30mm |
F400 型测头 0～400µm | F400 型测头 0～400µm F1 型测头 0～1250µm |
F400 型测头 0～400µm | F400 型测头 0～400µm F1 型测头 0～1250µm |
|
| 有色金属 如铜 、铝 、黄铜 、锌 、锡 等 |
被测面积的直径 大于5mm |
N1 型测头 0～1250µm | 仅用于铜上镀铬N1 型测头 0～40µm | ||
| 非金属基体 塑料、印刷线路 |
被测面积的直径 大于7mm |
- | - | CN02 型测头10～200µm | |
