声波液位计、比的HHYX声波液位计
一、产品概述
黄河HHYX声波液位计（料位、液位）计中英文显示, 自由切换, 人性化操作界面, 普通技术工人即可安装操作，是一种非接触式、高性、比、易安装维护的物位测量仪器。它不接触介质就能满足大部分物位测量要求，他是我们公司经过多年努力开发，拥有自主产权的新一代声波物位仪。发射声波换能器发射出的声脉冲，通过传播媒质传播到被测物面，经反射后再通过传声媒质返回到接收换能器，测出声波脉冲从发射到接收在传声媒质中传播的时间；再根声媒质中的声速，就可以算得从换能器到物面的距离，从而确定物位。
图1 产品细节展示图
二、技术参数
| 结 构 | 一体型 | 型 号 | HHYX |
| 分辨率 | 3mm或0.1%（取大者） | 量 程 | 5米、10米、15米、20米、30米、 40米、50米、60米、为70米。 |
| 模拟输出 | 4～20mA/250Ω负载 | 测量 | 0.3%～0.5%（标准条件下） |
| 供 电 | 二线制标配是24VDC 30mA 四线制标配是24VDC 100mA | 显 示 | 液晶显示液位或空间距离 |
| 继电器输出 | （这是选配件）多为2组 | 环境温度 | 显示仪表：-20～+60℃ 探 头：-20～+80℃ |
| 护等级 | 显示仪表IP65，探头IP67 | 通 信 | 可选485，232通信（MODBUS协议） |
| 安装探头 | 根据量程和探头的选型 | 探头电缆 | 无 |
备注：本系列声波探头还可以根据客户需求定制：耐高压、、小口径、小盲区等特规探头。
三、产品优势
1> 采用物理全封闭探头：一体铸造无缝隙探头，使用寿命1-2年
2> 探头设计，能够耐受16公斤压力环境
3> 回波跟踪算法：能在嘈杂的电、声噪声中捕捉真实回波
4> 多种补偿模式：内置温度补偿，带温度提示，声速校正模式
5> 点阵式液晶，中英文菜单：使调试和应用变得更为容易，可以显示多种图形
6> 灵活的测量模式：物位和距离两种测量模式，可以灵活设置参考位置
7> 可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警货关闭
四、应用范围
黄河 HHYX声波液位计，声波水位计，声波物位计可非接触式测量液体的高度，为工业的自动化运行，提供实时的液位数据。
本仪表包含多项技术，具有、清洁、稳定、安装维护方便等特点，适用于有酸、碱、盐、腐等环境，应用于石油化工、市政工程、水利水文、、食品等行业，测量水或者其他液体的高度。
目前正在使用的客户：中石化广州分公司、华润电力（兴宁）有限公司、鹤山市造纸厂、华能湖南岳阳发电有限责任公司、娃哈哈集团、达利园集团等。
五、安装指南
1> 选择量程
如果测量液体，可以按照标准量程选型。如果是测量固体（请事先咨询厂家技术人员），少需要将量程，如果是松软的物体（比如面粉,棉花,海绵），将不能使用。如果测量液体有覆盖面打的气泡，也要量程，气泡厚度过5cm，将不推荐使用。
2> 选择探头材料，主要看环境是否有腐蚀性
一般的弱酸弱碱环境可以用普通探头，腐蚀的，要用腐探头。强酸碱的场合，我们还要考虑是否会形成雾气，会造成雾气的场合，还要要求量程使用。
请注意，尽量使探头的轴线垂直于介质表面，并且避免在波束角内有任何装置，比如：管道和支架等。

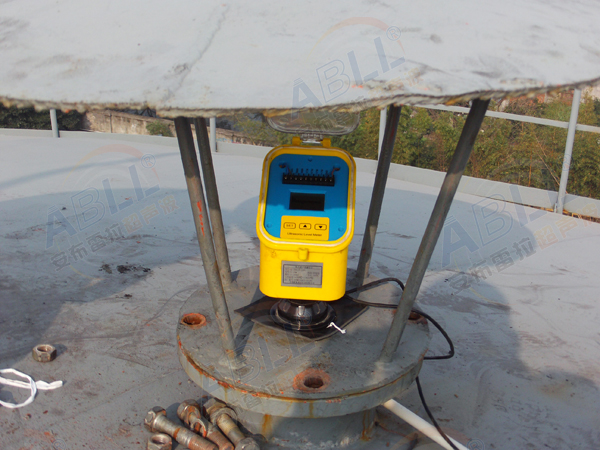

图2 产品的安装图
