过热蒸汽流量计，过热蒸汽流量计厂家

过热蒸汽流量计，上海蒸汽流量计，蒸汽流量计厂家，蒸汽流量表产品介绍：

一、过热蒸汽流量计原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=St.V/〔(1-1.25d/D)d〕                 式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数V－流体的平均流速d－柱体流面宽度D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。图(二)
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。Q＝3600f/K或M=ρ3600 f/K                                         式中：K＝仪表常数(1/m3)。M=质量流量Q＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率HzQ＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率Hz

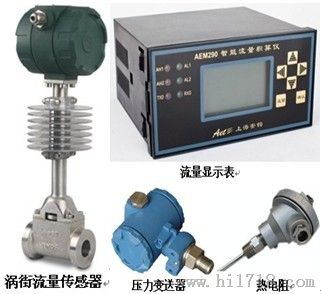

AVS100系列涡街流量传感器:是我公司在LUGB型涡街流量传感器的基础上精心打造的第三代产品,不仅品质卓越,而且造型更加流畅,推出的现场显示型,智能型以其微功耗及能方面的接入控制系统和计算机系统,而满足不同工况条件下用户的需求;我公司推出的抗震型涡街流量计,具有优良的抗震性能,能自动识别震动信号和流量信号,可同时输出抗震处理和无抗震处理的脉冲信号.

过热蒸汽流量计技术参数要求：

1.      测量介质：饱和蒸汽、过热蒸汽、液体、气体

2.     等级：0.5至2%依雷诺数而定，一般情况液体±1.0%(R)；气 体、   蒸汽 ±1.5%(R)±0.3%(R)

3.     工作压力：≤1.6Mpa或≤2.5Mpa或≤6.4Mpa

4.     流体温度：(-40℃，150℃)，(-40℃，250℃)，(-40℃，350℃)

5.      输出信号：三线制的脉冲或二线制4-20mA标准电流

6.      工作电源：DC12V或DC24V7.     工作环境：温度：(-40℃，50℃)；湿度：＜95%  10-30℃
