- 产品品牌：
- DEYO
- 产品型号：
- D943H
- 材质：
- 不锈钢
- 连接形式：
- 法兰
- 公称通径：
- DN50-400 mm
- 适用介质：
- 油品
- 压力环境：
- 常压
- 工作温度：
- 常温
- 流动方向：
- 单向
- 驱动方式：
- 电动
- 零部件及配件：
- 定位器
- 形态：
- 蝶式
- 类型(通道位置)：
- 二通式
- 标准：
- 国标
概述：

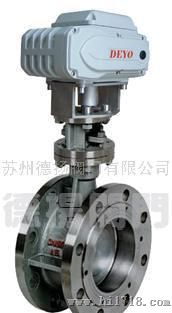

D943H电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
三维偏心几何形状：
偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
使用寿命更长的无磨擦密封
1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。
2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。
技术参数和性能
| SDV系列电动执行器技术参数 | D943H电动法兰硬密封蝶阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN50～400mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳素钢、合金钢、不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 碳素钢、合金钢、不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | 不锈钢 |
| 手动操作 | 附带手柄操作 | 结构形式 | 三维偏心 |
| 限 位 | 电气、机械二重限位 | 温度 | ≤425℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 零泄漏、使用寿命长、便于安装、耐高温高压 |
外形尺寸
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 50 | 155 | 353 | 82.5 | 104 | 108 | 15W | 0.2A |
| 65 | 208 | 362 | 92.5 | 115 | 112 | 25W | 0.5A |
| 80 | 208 | 368 | 100 | 115 | 114 | 25W | 0.5A |
| 100 | 208 | 392 | 110 | 115 | 127 | 25W | 0.5A |
| 125 | 256 | 407 | 125 | 127 | 140 | 50W | 0.8A |
| 150 | 256 | 446 | 142.5 | 127 | 140 | 50W | 0.8A |
| 200 | 256 | 489 | 170 | 127 | 152 | 90W | 1.0A |
| 250 | 288 | 514 | 197.5 | 164 | 250 | 120W | 1.2A |
| 300 | 288 | 568 | 222.5 | 164 | 270 | 120W | 1.2A |
| 350 | 288 | 629 | 252.5 | 164 | 290 | 150W | 1.2A |
| 400 | 288 | 662 | 282.5 | 164 | 310 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
