- 产品品牌：
- DEYO
- 产品型号：
- D890
- 材质：
- 不锈钢
- 连接形式：
- 对夹
- 公称通径：
- DN50-400 mm
- 适用介质：
- 弱酸碱介质
- 压力环境：
- 常压
- 工作温度：
- 常温
- 流动方向：
- 单向
- 驱动方式：
- 电动
- 零部件及配件：
- 定位器
- 形态：
- 蝶式
- 类型(通道位置)：
- 二通式
- 标准：
- 美标
- 密封形式：
- 硬密封型
概述：

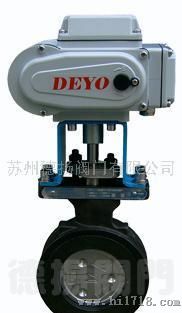

D890系列电动高性能对夹式蝶阀是我公司引进转化国外产品，采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。电动高性能对夹式蝶阀使用多种结构材料，包括符合NACE要求和抗腐蚀的，并可提供用于氧气、高真空和腐蚀介质及低温环境的特殊阀门。
电动高性能对夹蝶阀使用单一的PTFE阀座设计，弹性好，可靠性高
●唇缘式密封结构可补偿温度和压力的变化。
●使用寿命长，维修量小。
●双向达到无气泡密封。
电动高性能对夹蝶阀采用偏心轴和偏心蝶板设计
●在开启和处于中间位置时阀座与蝶板不发生接触。
●在阀座上下部位无磨损点。
●扭矩低，对操作机构要求小。
电动高性能对夹蝶阀断流和控制兼备
●具有优良的控制特性。
●流量特性曲线等比变化。
●调节范围广。
●即使用于控制仍能紧密密封。
技术参数和性能
| SDV系列电动执行器技术参数 | D890电动高性能对夹蝶阀阀体参数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN50～400mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6MPa/150-300Lb |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 17-4PH |
| 动作范围 | 0～90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | 304/316/316L不锈钢 、尼龙 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、柔性石墨 |
| 手动操作 | 附带手柄操作 | 结构形式 | 对夹式、凸耳式、 |
| 限 位 | 电气、机械二重限位 | 温度 | PTFE≤180℃、柔性石墨≤300℃ |
| CBNT | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、空气、腐蚀性介质等 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 密封性能好、使用寿命长、扭矩低 |
外形尺寸（国标尺寸）
| 公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
| 50 | 155 | 239.3 | 62 | 104 | 43 | 15W | 0.2A |
| 65 | 155 | 309 | 81 | 104 | 49 | 15W | 0.2A |
| 80 | 155 | 318 | 113 | 104 | 49 | 15W | 0.2A |
| 100 | 208 | 341 | 125 | 115 | 54 | 25W | 0.5A |
| 125 | 208 | 342 | 145 | 115 | 54 | 25W | 0.5A |
| 150 | 208 | 360 | 145 | 115 | 57 | 25W | 0.5A |
| 200 | 256 | 407 | 171 | 127 | 64 | 50W | 0.8A |
| 250 | 256 | 466 | 201 | 127 | 71 | 50W | 0.8A |
| 300 | 256 | 512 | 238 | 127 | 81 | 90W | 1.0A |
| 350 | 288 | 580 | 285 | 164 | 92 | 120W | 1.2A |
| 400 | 288 | 599 | 323 | 164 | 102 | 120W | 1.2A |
| 450 | 288 | 621 | 346 | 164 | 114 | 150W | 1.2A |
| 500 | 288 | 647 | 387 | 164 | 127 | 150W | 1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
