概 述 声波频率超过20kHz的声波称为超声波,超声波是机械波的一种,即是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。超声波在液体、固体中衰减很小,因而穿透能力强,尤其是在对光不透明的固体中,超声波可穿透几十米的长度,碰到杂质或界面就会有显著的反射。有超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。 公司超声波物位计产品丰富,从一体式到分体式,型号完备低盲区、高灵敏度,易于安装,独到的自动功率控制技术,加上智能信号处理等多项技术的应用,具有多项技术,能够真正经得起各种现场的考验。 主要技术指标 精 度 | 0.2%F·S | 分 辨 率 | 1mm/1cm | 显 示 | 4位LCD或6位LED | 信号输出 | DC4~20mA | 输出负载 | 0~500Ω | 开关量输出 | 高低位继电器(2个) | 继电器规格 | 5A AC250V/DC30V | 环境温度 | -40~+75℃ | 检测周期 | 1秒 | 供电电源 | DC24V(±10%)0.1mA;AC220V(±20%) 0.05A | 参数设置 | 3位有感按键 | 外壳材料 | ABS | 外壳保护等级 | IP67 | 外形尺寸 | 标准:170×100×70mm 精简:100×80×68mm | 安装方式 | 墙挂式 | 过孔距离 | 标准:116.5×66mm 精简:90×60mm | 分体式量程 | 4、6、8m探头引出电缆长度10m(标准); 15m以上探头引出电缆长度:15m(标准)。 |

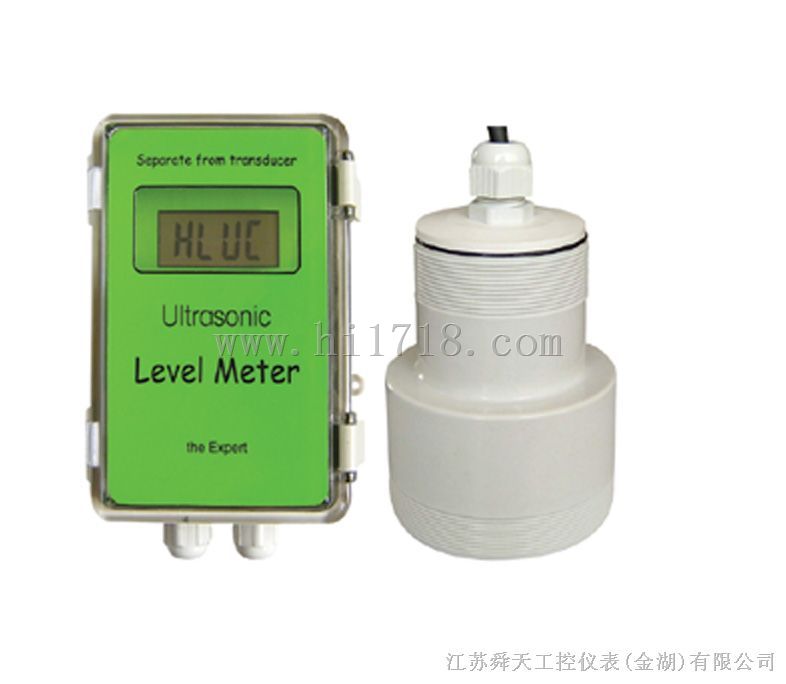

分体式超声波物位计的选择 接线形式的选择 根据实际量程选择相应型号的超声波物位计。 若被测液体波动剧烈,请选择量程大别的型号。 固体料位测量的有效量程为液位量程的1/2至2/3。 供电形式 DC24V供电: 提供给精简型系列的供电电流能力应不小于60mA。 提供给标准型系列的供电电流能力应不小于80mA。 AC220V供电: 供电电流能力应不小于50mA。 容器安装条件 密闭容器: 对于8m以下量程,容器上要有DN65以上的法兰口,对法兰下的接管长度无需要求。 对于10m、12m量程,容器上要有DN80以上的法兰口,对法兰下的接管长度小于150mm。 对于15m量程,容器上要有DN150以上的法兰口,对法兰下的接管长度小于150mm。 对于20m、30m、40m量程,容器上要有DN200以上的法兰口,对法兰下的接管长度小于200mm。 开口容器: 对于8m以下量程,容器上要有直径65mm以上安装口。 对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于150mm。 对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于150mm。 对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于200mm。 开放式池子: 要求有安装支架 产品型谱 若被测液体波动剧烈,请选择大别的型号,固体料位测量的有效量程是液位的1/2至2/3。 说明: 1.两线制系列无12米、40米量程型号。 2.三线制系列无10米、40米量程型号。 3.四线制系列和分体式标准型无10米量程型号。 4.分体式精简型无12米、40米量程型号。 5.四线制和分体式DC24V供电产品可提供LED数码管显示,其他全部产品均为LCD液晶显示。 企 标 | 超声波物位计 | 说 明 | 型 号 | L1 | 一体式两线制 | L3 | 一体式三线制 | L4 | 一体式四线制 | FB | 分体式四线制标准型 | FJ | 分体式四线制精简型 | 量 程 | M | 4、6、8、10、12、15、20、30、40 | 供电方式 | D | DC24V(四线制) | A | AC220AV(四线制) | E | DC24V(四线制LED显示) | 是否加长探头 | M | 探头加长长度 | 介质温度 | ℃ | 用户提供 | 螺纹或法兰说明:15m以下M57×1.5mm;15m以上含15mM64×1.5mm 根据用户要求可配法兰 |
|
