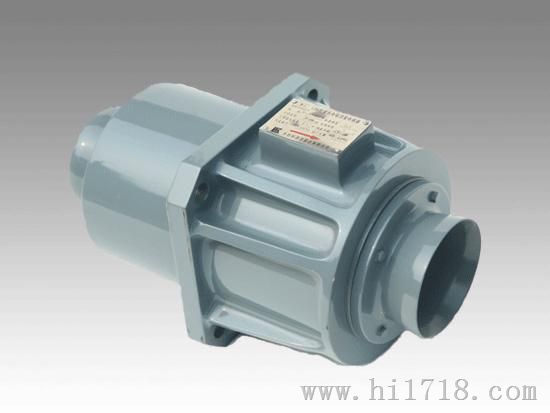

潜水电磁流量计

一、潜水电磁流量计概述

　STGK型潜水电磁流量计由HNLDQ型潜水电磁流量传感器和HNLDQ型潜水电磁流量转换器配套组成，用于连续测量明渠、暗渠或管道中各种导电液体的体积流量。
　　HNLDQ型潜水电磁流量计已广泛用于城镇给排水、工业废水排放、污水处理、农田灌溉、水政水资源等部门的流量测量。

二、潜水电磁流量计特点

       STGK型潜水电磁流量计适用于明渠、暗渠、河道测量，适用于圆形、矩形、梯形和其它形状的渠道测量，不受河水上涨、潮汐、下游水位变化的影响。

      采用仿真传感器（分流模型）可扩大流量测量范围

三、潜水电磁流量计主要技术指标

公称通径：DN50、100、200、400、600、800、1000mm
度：±0.5%；±1.0%(与仿真传感器合用时)
测量范围（流速）：0-1m/s至0-10m/s
被测介质电导率：大于20μs/cm
潜水深度：10m
电极材料：316L、含钼不锈钢OCr18Ni12Mo2Ti、钛Ti、哈氏合金C、特殊
被测介质温度范围：O℃至+40℃
传感器输出信号：0-0.2mVp-p至0-2mVp-p
输出信号：0-10mA·DC和0-10KHz、
                    4-20mA·DC和0-10KHz
                    数字通讯：RS485、 RS232、HRAT
                    无线数据远传：GPRS、GSM


 四、潜水电磁流量计安装位置的选择


五、潜水电磁流量计选用和应用示例


订货时必须根据被测量对象和测量条件，正确选择合适的传感器，并请注意以下几点：
①、流量计的满刻度流量应不低于被测流体的流量，并使常用流量超过量程的50%，以获得较高的测量。
②、电极材料应根据被测介质的腐蚀情况选择合适的电极。
③、传感器公称通径按以下规定选择：

　　1)、首先根据被测渠道的流量按①算式算出传感器内的平均流速：
　　Vm=353.7×（QM/D）
　　①式中：Vm-----------流量时通过传感器的流速（m/s）
　　                Qm----------被测渠道的流量值（m3/h）
　　                 D-----------传感器的公称通径（mm）

　　2)、然后按②式求出水头损失h
　　h=（V2×M）/2g
　　 ②式中：h-水头损失（m）
　　                 g-重力加速度（g=9.81m/平方米）
　　如：计算出的h>0.3m，可增大传感器公称通径或增添仿真传感器。
④、与仿真传感器并用，测量大流量为了避免水位差过大，可以用仿真传感器来分流。MGG/KL型潜水电磁流量计仿真传感器的外形尺寸和安装尺寸一致。当一台传感器和一个或几个仿真传感器并用时，实际流量为一台传感器测量的流量值乘上倍数，如下简图（仿真传感器个数加1）
例如:一台传感器和一台仿真传感器并用，渠道实际流量为传感器指示流量乘以2，依次类推，用这种方法可节约仪表费用。当传感器和仿真传感器并用时其测量度为±2.0%。
