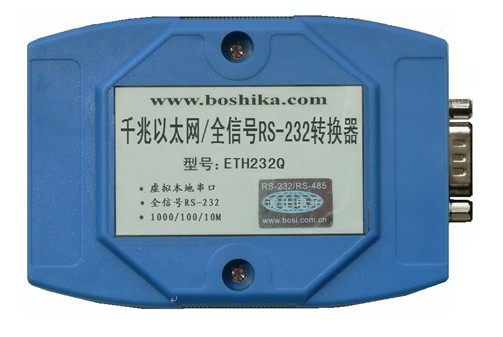

ETH232Q 千兆以太网/RS232转换器

 1、用途波仕ETH232Q以太网/全信号RS-232转换器从以太网口扩展出一个全信号的RS-232口，包括RXD、TXD、GND、RTS、CTS、DTR、DSR、RI、DCD,可以虚拟成为本地COM串口(COM1-COM256)、无须修改已有的串口通信软件。ETH232Q采用了先进的CPU和高速以太网技术，支持1000M以太网，向下兼容100M/10M以太网。这代表了当今业界的技术制高点。ETH232Q是新一代以太网串口转换产品，是世界上支持1000M以太网的同类产品，也是世界上支持全信号RS-232口的同类产品。目前有些号称带握手信号的同类产品实际上是仅仅用于控制RS-485通信方向的，并不能够单独控制。ETH232Q带外接5V供电电源。本产品受以下中国保护：，，，侵权必究！ 2、安装将ETH232Q以太网/串口转换器接上电源（直流5V，随产品配套有5V电源）。将RJ-45座插入以太网的RJ-45插头即可。RJ-45插座旁边有一个小LED（发光二极管），当正确插入后LED会一直亮着。ETH232Q自动支持交叉线与直连线RJ-45电缆。波仕ETH232Q 的RS-232串口端是一个DB-9针座，具有RS-232全部引脚，与PC机的DB-9针RS-232口的引脚分配完全相同。ETH232Q的以太网（RJ-45）与串口之间有变压器隔离（1000V）。ETH232Q的RS-232口的通信速率为115.2Kbps。外形尺寸为（102*70*26mm）。  DB-9针端的引脚分配如下：

DB-9	1	2	3	4	5	6	7	8	9
定义	DCD	RXD	TXD	DTR	GND	DSR	RTS	CTS	RI

波仕ETH232Q随产品的光盘上有配置程序用于查看或修改ETH232Q产品的以太网IP地址、密码等。注意计算机接ETH232Q的网口的IP地址选“自动获取IP地址”。也可以用户自己修改IP地址，但是前3位必须一致，后1位为1到254均可，但是不要与ETH232Q本身IP的后1位重复。连接通了以后可以通过设置网页查看ETH232Q的IP地址、设置和修改密码。安装完毕后可以从计算机的“设备管理器”中看到增加的串口,相当于就是本机的串口。记住这个COM口的号码，此时普通串口通信软件都可以直接成功使用，包括全部信号！ ETH232Q系列产品支持Windows7/XP/Vista/2000/Me/98等操作系统。  厂家订购电话：
