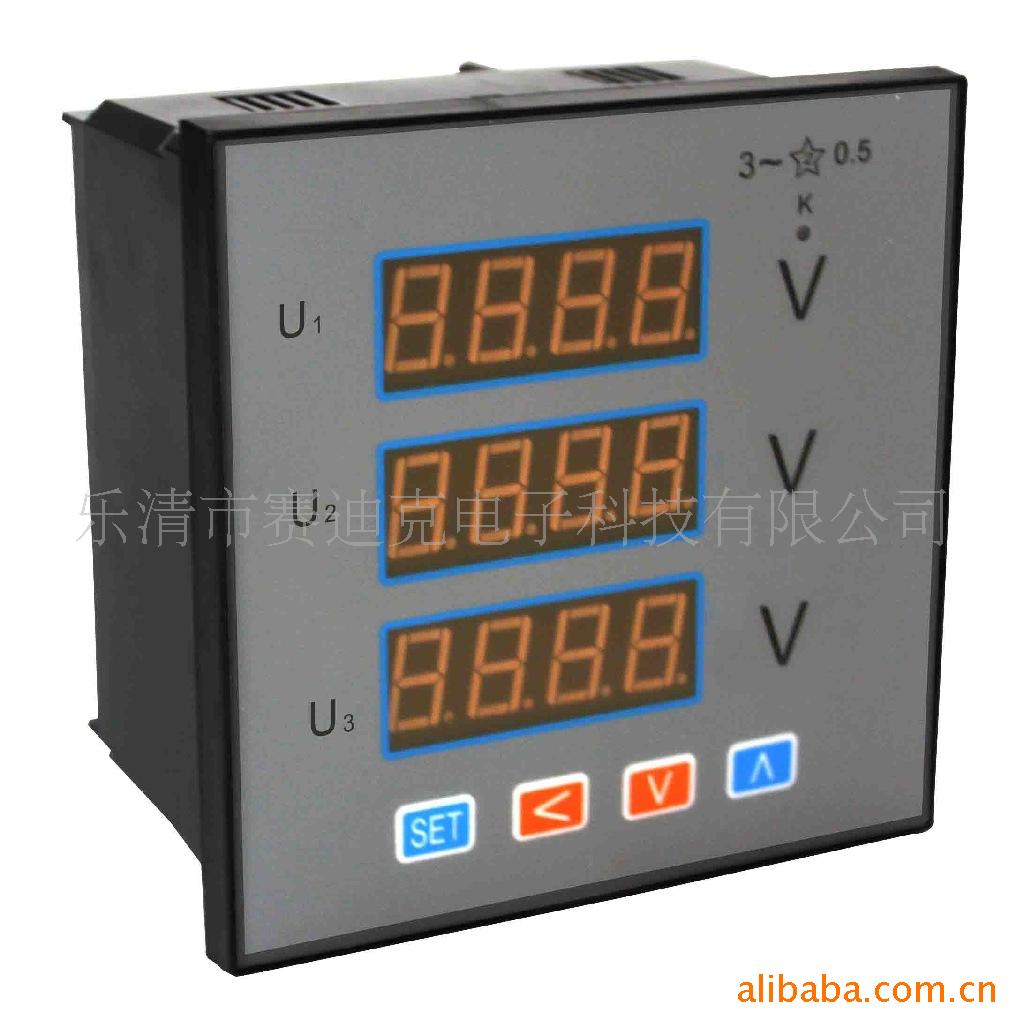

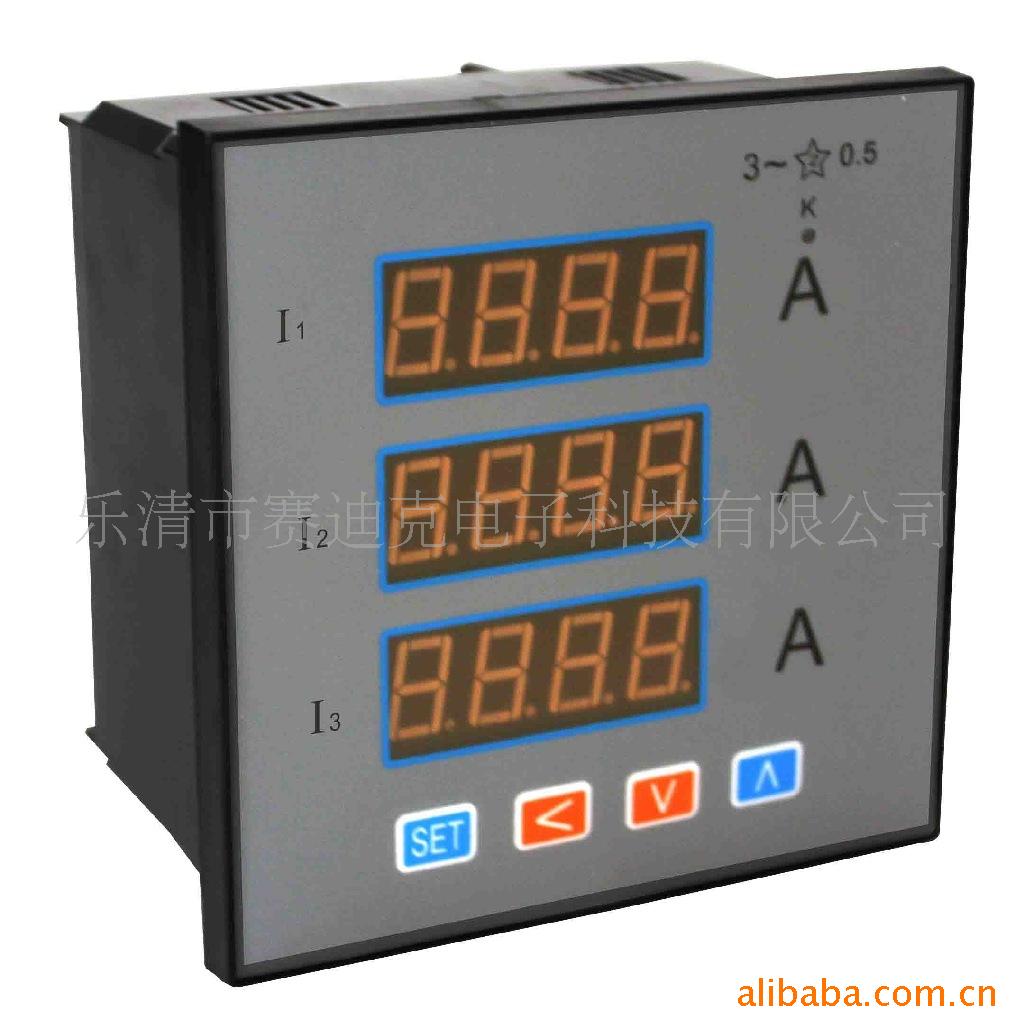

三相电流三变送表/三相电压三变送表



   智能三相交/直流电流、电压数显表是传统数显仪表的更新换代产品，供应电压、电流、频率数显组合表,数显组合表,三相电压表,三相电流表,数显组合表，（电压电流频率数显组合表，电压电流功率数显组合表），本产品除有传统产品的显示功能外，还具有可编程功能，DC4-20mA模拟量变送输出，RS485通讯接口，继电器报警输出。仪表采用高性能微处理器，高AD芯片，具有稳定性高，外形美观，电磁兼容性好等特点。
 技术参数

可编程功能 CT变比、通讯地址、波特率、报警上下限等参数
等级 0.2、0.5级
显示位数 4位
标称输入 1A、5A、 50Hz/60Hz±10%  0～100V、0～250V、0～450V、 50Hz/60Hz±10%
辅助电源 AC220V±10%
绝缘电阻 ≥100MΩ
工作环境 -20～55℃，<95%RH
变送输出 DC4-20mA,负载电阻<300Ω
通讯接口 RS485接口，MODBUS-RTU协议
报警输出 常开接点输出，7A/240VAC,10A/28VDC

可选以下附加功能:
  S：继电器报警输出，报警对应项可设置成三相中任意一项，或三相同时作为报警监测项；报警方式可设置成上限报警，上限报警，或上下限报警。
  D：4-20mA(0-20mA,0-5V或1-5V)模拟量变送输出,DC4-20mA输出负载电阻<510Ω。
  K：RS485通信接口，标准Modbus RTU协议，可直接与工业组态软件相连。

可选外型尺寸：120*120*85  80*80*85  96*48*85 72*72*85  96*96*85  48*48*85

可测量三相交流电流或交流电压或单相电流电压及有功、无功功率、功率因数（选一）三变送。可编程设置，量程显示自动换档。

PA194I-1K1 PZ194U-1K1 PS194F-1K1 PS194P-1K1 PH194H-1K1 PS194Q-1K1
PA194I-2K1 PZ194U-2K1 PS194F-2K1 PS194P-2K1 PH194H-2K1 PS194Q-2K1
PA194I-AK1 PZ194U-AK1 PS194F-AK1 PS194P-AK1 PH194H-AK1 PS194Q-AK1
PA194I-5K1 PZ194U-5K1 PS194F-5K1 PS194P-5K1 PH194H-5K1 PS194Q-5K1
PA194I-9K1 PZ194U-9K1 PS194F-9K1 PS194P-9K1 PH194H-9K1 PS194Q-9K1
PA194I-4K1 PZ194U-4K1 PS194F-4K1 PS194P-4K1 PH194H-4K1 PS194Q-4K1
PA194I-3K1 PZ194U-3K1 PS194F-3K1 PS194P-3K1 PH194H-3K1 PS194Q-3K1
PA194I-DK1 PZ194U-DK1 PS194F-DK1 PS194P-DK1 PH194H-DK1 PS194Q-DK1

PA195I-1K1 PZ195U-1K1
PA195I-2K1 PZ195U-2K1
PA195I-AK1 PZ195U-AK1
PA195I-5K1 PZ195U-5K1
PA195I-9K1 PZ195U-9K1
PA195I-4K1 PZ195U-4K1
PA195I-3K1 PZ195U-3K1
PA195I-DK1 PZ195U-DK1

PA194I-1D1 PZ194U-1D1 PS194F-1D1 PS194P-1D1 PH194H-1D1 PS194Q-1D1
PA194I-2D1 PZ194U-2D1 PS194F-2D1 PS194P-2D1 PH194H-2D1 PS194Q-2D1
PA194I-AD1 PZ194U-AD1 PS194F-AD1 PS194P-AD1 PH194H-AD1 PS194Q-AD1
PA194I-5D1 PZ194U-5D1 PS194F-5D1 PS194P-5D1 PH194H-5D1 PS194Q-5D1
PA194I-9D1 PZ194U-9D1 PS194F-9D1 PS194P-9D1 PH194H-9D1 PS194Q-9D1
PA194I-4D1 PZ194U-4D1 PS194F-4D1 PS194P-4D1 PH194H-4D1 PS194Q-4D1
PA194I-3D1 PZ194U-3D1 PS194F-3D1 PS194P-3D1 PH194H-3D1 PS194Q-3D1
PA194I-DD1 PZ194U-DD1 PS194F-DD1 PS194P-DD1 PH194H-DD1 PS194Q-DD1

PA194I-1S1 PZ194U-1S1 PS194F-1S1 PS194P-1S1 PH194H-1S1 PS194Q-1S1
PA194I-2S1 PZ194U-2S1 PS194F-2S1 PS194P-2S1 PH194H-2S1 PS194Q-2S1
PA194I-AS1 PZ194U-AS1 PS194F-AS1 PS194P-AS1 PH194H-AS1 PS194Q-AS1
PA194I-5S1 PZ194U-5S1 PS194F-5S1 PS194P-5S1 PH194H-5S1 PS194Q-5S1
PA194I-9S1 PZ194U-9S1 PS194F-9S1 PS194P-9S1 PH194H-9S1 PS194Q-9S1
PA194I-4S1 PZ194U-4S1 PS194F-4S1 PS194P-4S1 PH194H-4S1 PS194Q-4S1
PA194I-3S1 PZ194U-3S1 PS194F-3S1 PS194P-3S1 PH194H-3S1 PS194Q-3S1
PA194I-DS1 PZ194U-DS1 PS194F-DS1 PS194P-DS1 PH194H-DS1 PS194Q-DS1

PA194I-2K4 PZ194U-2K4 PD194UIF-2K4 PD194UI-2K4 PD194PQ-2K4
PA194I-9K4 PZ194U-9K4 PD194UIF-9K4 PD194UI-9K4 PD194PQ-9K4
PA194I-3K4 PZ194U-3K4 PD194UIF-3K4
PA194I-DK4 PZ194U-DK4 PD194UIF-DK4
PA194I-5K4 PZ194U-5K4 PD194UIF-5K4
PA194I-AK4 PZ194U-AK4 PD194UIF-AK4

PD194E-9S4 PD194E-2S4 PD194E-3S4 PD194E-AS4
PD194E-9S9 PD194E-2S9 PD194E-3S9 PD194E-AS9
PD194E-9S7 PD194E-2S7 PD194E-3S7 PD194E-AS7
PD194Z-9S4 PD194Z-2S4 PD194Z-3S4 PD194Z-AS4
PD194E-9SY PD194E-2SY
PD194Z-9SY PD194Z-2SY

JD194-BS4I   JD194-BS4U   JD194-BS5I    JD194-BS5U
JD194-BS4I3T JD194-BS4U3T JD194-BS4I3R  JD194-BS4U3R JD194-BS4Q/Q
JD194-BS4P   JD194-BS4Q   JD194-BS4P-Y  JD194-BS4Q-Y JD194-BS4Q/Q-Y
JD194-BS4I-D JD194-BS4U-D JD194-BS5I-D  JD194-BS5U-D
JD194-BS4H-D JD194-BS4F-D JD194-BS43H-D JD194-BS4P-D
