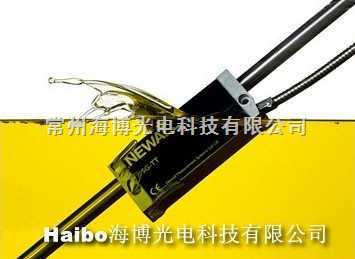

球栅尺是国际九十年代产品，原产地为英国。它是利用导磁介质量的变化实现电磁/磁电转换。球栅尺的尺身是由高等级进口无缝钢管和若干个精密钢球密闭组合而成。它由感应器产生的电磁切割钢管中的精密球，把它分割成2450份而每份5μ。由于球栅尺是密闭结构，所以它优点是不怕油、水、灰尘，整体尺可做到8米、拼接可做30米。而且使用寿命长、安装简单、环境要求低。
球栅尺的安装
球栅尺的安装是十分简单的，一般是将球栅尺两端用专用支架固定在机床上。读数头固定在机床的走刀架上，与球栅尺做相对运动。有时小机床也可把读数头固定、球栅尺做运动。
3米以上的球栅尺(含3米)，要在尺的中间加装弹性支架。一般1.5米距离装一个弹性支架。
8米以下的(含8米)球栅尺不用接，8米以上的尺需要接长。如10米的球栅尺要取两根4.9米的钢管、各在一端内径车扣。再取0.2米的钢管一根,两端都在外径上车扣。然后它们都装上等量的钢球拧上即可。
安装数显表时要注意尽可能远离机床的电动机。以避免产生不必要干扰信号由于球栅尺最长可以做到30米，所以特别适合安装在大型或超大型机床上。如龙门铣床、镗床等。一般机床安装球栅尺后可提高工效20%以上，镗床精加工可节约工时30%。安装球栅尺的成本90天即可收回。一台重型9米立车平均提高工效38%，仅半年节约工时费即达20万元，一台英国镗床半年节约工时达30万元之巨。
又由于它对安装环境没有要求，高、操作简单、耐使用。所以非常适合对老工业企业的各式机床的改造。可谓是一种投资少见效快的改造方案。
与光栅尺比较
