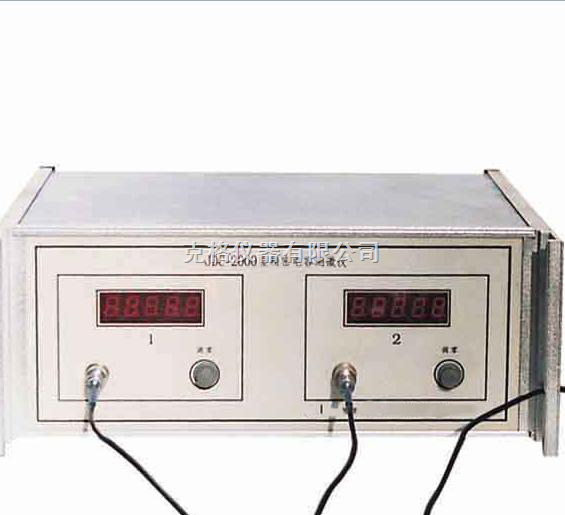

电容式位移传感器及检测仪 单通道 型号：M345727
主要技术指标和仪器配置
一)、传感器(探头)φ3mm—直径：装卡探头外径φ8mm
探头与仪器的连接电缆长度为：1- 2米，连接电缆
采用瑞士的插接件。牢固、、装卸方便。并配U 接口
仪器使用条件
1)、一般测量时要求：室温为20 ℃&plun;.5 ℃，如进行高和纳米测量
时需先开机预热2—3小时并控制环境室温在：20 ℃ &plun; 0.1—0.5 ℃，
将被测物放于减震台上,尘.
2)、相对湿度：≤ 60%
3)、电源电压：220伏&plun;10% 50HZ 4)、功率：≤ 40W
静态位移测量
1)、测量范围(间距)：0～100µm
2)、分辨率：(采用4位半面板表LED显示) 0.01µm 。
注:缩小测量范围到0--10µm分辨率可达:1纳迷.
3)、非线性误差(或示值误差) 〈 0.5—0.8 %〉
4)、示值稳定性(温度漂移)开机预热0.5小时后
示值漂移(变化)≯ 0.02—0.05µm/H
5)、噪声 ： 示波器测试：其峰—峰值 Vp—Vp ≤ 3—10mv
6)动态频响: 0—3KHZ
二)、传感器(探头)φ9.8mm—直径：装卡探头外径φ20mm
探头与仪器的连接电缆长度为：1- 2米，连接电缆
采用瑞士的插接件。牢固、、装卸方便。并配U 接口
静态位移测量
1)、测量范围(间距)：0～2000µm
2)、分辨率：(采用4位半面板表LED显示) 0.1µm 。
3)、非线性误差(或示值误差) 〈 0.8—1 %〉
4)、示值稳定性(温度漂移)开机预热0.5小时后
示值漂移(变化)≯ 0.05—0.09µm/H
5)、动态频响： 0—3KHZ
6)、噪声 ： 示波器测试：其峰—峰值 Vp—Vp ≤ 3—10mv
如下表所示
直径(mm) 示值范围(μm) 分辨率(μm) 线性度(F.S.%) (μm) 安装外径(mm)
Φ3 &plun;50 0.01 0.5 0.05 φ8
Φ9.8 &plun;1000 0.1 0.8 0.5 φ20
三)、B—5C 微动台架一套
四)、12位或16位 U接口一套
二、仪器原理和组成方块图
本仪器采用了两个电源，一个输出&plun;12Ｖ，用来给稳幅振荡器和主放大器供电，另一个输出&plun;12Ｖ和+5Ｖ供整流和面板表。
物理学的电容公式 ： C=ξs╱h 电容C与间距h 为非线性
根据运算线路的原理则有：
式中： --------灵敏系数(当量数)
从图中可以看到，采集到的电压值可以通过16位U接口送入计算机进行处理。
三、JDC系列仪器的主要用于测量参数：
1、 震动、偏心、裂纹、振荡、同心度
2、 位移、移动、位置、膨涨、纳米定位、塑膜、气膜、油膜、水膜厚度等
3、 揉度、变形、波动、倾斜
4、 尺寸、公差、分选、件识别
5、 冲击、应变、轴向振动。轴的中心轨迹
6、 轴承振动、油膜间隙、摩擦、气膜刚度等
7.金属片的厚度, 塑薄膜厚度等.
8,可对大于1.5mm的小深孔内径进行自动检测.
9,并能对液体含水量进行自动检测.
10,采用传感器可测大型锅炉烟筒烟雾颗粒的含量.
特点：
1、 工作时无磨损，免维修
2、 高的点稳定性和
3、 传感器(探头)对被测物体没有作用力
4、 传感器(探头)与被测体导电性能，以及导电性变化无关
仪器使用条件(环境)
1)、一般测量时要求：室温为20 ℃&plun;5 ℃，
2)、相对湿度：≤ 60%
3)、电源电压：220伏&plun;10% 50HZ
4)、功率：≤40W
5)、外形尺寸：长X宽X高：360*385*155(单通道内带16位U接口)
产品名称
主机：电容式测微仪
只配￠3mm 探头 1套
数据采集卡 16位U7325BF 1个
联系人： 梁小姐
联系电话：/
0
公司地址：北京海淀上地三街1号
