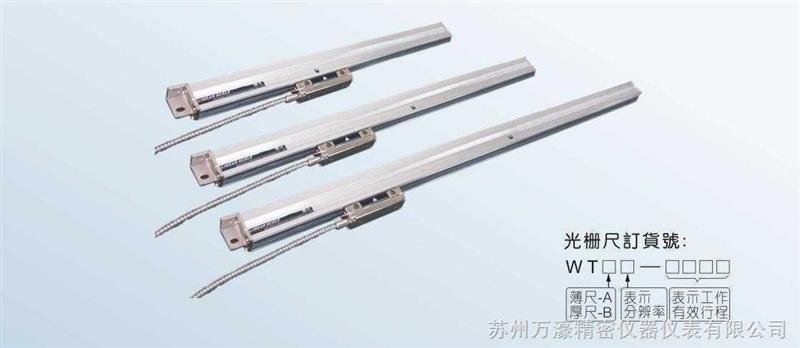

WTB5-200mm WTB1-200mm WTB5-400mm WTB1-400mm 常州无锡宜兴光栅尺，光学尺WTB5-900mm，WTB5-1000MM

WTB 5μ 光栅尺规格表
型号 解析度
(μm)
有效量程
(mm)
量
程(mm)
主尺安装
孔距(mm)
尺身长
(mm)
副尺安装孔
距(mm)
准确度
(μm)
重复
(μm)
尺身厚度
(mm)
WTB5-0050 50 80 186 204
WTB5-0100 100 130 236 254
WTB5-0150 150 180 286 304
WTB5-0200 200 230 336 354
WTB5-0250 250 280 386 404
WTB5-0300 300 330 436 454
WTB5-0350 350 380 486 504
WTB5-0400 400 430 536 554
WTB5-0450 450 480 586 604
WTB5-0500 500 530 636 654
±10
WTB5-0550 550 580 686 704
WTB5-0600 600 630 736 754
WTB5-0650 650 680 786 804
WTB5-0700 700 730 836 854
WTB5-0750 750 780 886 904
WTB5-0800 800 850 936 954
WTB5-0850 850 880 986 1004
WTB5-0900 900 930 1036 1054
WTB5-0950 950 1000 1106 1124
WTB5-1000 1000 1050 1156 1174
±15
WTB5-1100 1100 1150 1256 1274
WTB5-1200 1200 1250 1356 1374
WTB5-1300 1300 1350 1456 1474
WTB5-1400 1400 1450 1556 1574
WTB5-1500 1500 1550 1656 1674
±25
WTB5-1600 1600 1650 1756 1774
WTB5-1700 1700 1750 1856 1874
WTB5-1800 1800 1850 1956 1974
WTB5-1900 1900 1950 2056 2074
WTB5-2000 2000 2050 2156 2174
±50
WTB5-2100 2100 2150 2256 2274
WTB5-2200 2200 2250 2356 2374
WTB5-2300 2300 2350 2456 2474
WTB5-2400 2400 2450 2556 2574
WTB5-2500 2500 2550 2656 2674
WTB5-2600 2600 2650 2756 2774
WTB5-2700 2700 2750 2856 2874
WTB5-2800 2800 2850 2956 2974
WTB5-2900 2900 2950 3056 3074
WTB5-3000
5
3000 3050 3156 3174
其他资料 相偏移误差   90°± 15 °       工作温度    0℃~40℃            存储温度：-20℃~50℃
WTB  公称长度
  L0 = 50~1000mm 时 ，每50mm 为一档
L0=1000~3000mm 时， 每100mm为一档
500mm以内行程
 500mm~900mm行程
900mm以上行程 公称尺寸 +30 mm    信号线长度      2m
公称尺寸 +30mm     信号线长度      3.5m
公称尺寸 +50mm     信号线长度      5m

WTB型安装尺寸图

单位：mm
L0-有效量程 50~3000         50毫米一挡
L1-量程 L1+L0+50(行程 ＞900)
L1=L0+30(行程序 ≤900)
L2-主要安装尺寸 L2=L0+156(行程 ＞900)
L2=L0+126(行程 ≤900)
L3-尺身尺寸 L3=L0+174(行程 ＞900)
L3=L0+154(行程 ≤900)
D-读数头侧面安装孔距 60±0.1
E-读数头尺寸 90
F-读数头顶部安装孔距 60±0.1
G-尺身厚度尺寸 29
H-尺身高度 66.8
I- 读数头厚度 29±0.1
J-主尺到读数头距离尺寸 27.3
K-主尺安装孔距 15
M-主尺安装孔距 23.5
N-读数头与主尺间隔 1.3±0.3
P-读数头安装螺孔尺寸 2-M5-6H
Q-底部安装螺孔尺寸 2-M4-6H深8
R-主尺安装孔尺寸 4-6X10腰形孔
